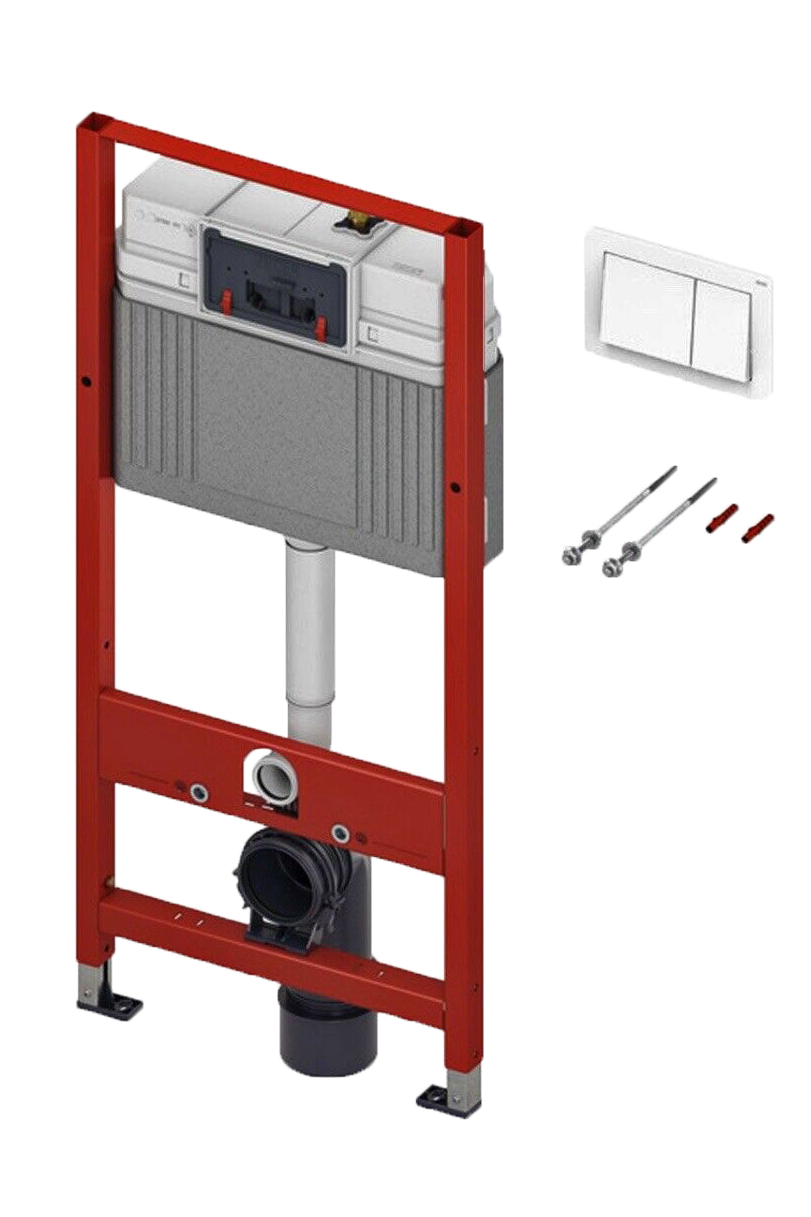

TECEbase WC-Spülkastenset 1120 mm inkl. Betätigungsplatte

Base-Spülkasten für Betätigung von vorne

• Bauhöhe 1120 mm
• Sicherheitstank aus schlagzähem Kunststoff
• Entspricht EN 14055
• Spülkasten komplett vormontiert
• Spülkastenanschluss mit R 1/2 Außengewinde oben
• Kompatibel zu Schnelladaptern
• 3-Wege-Eckhahn Absperrventil mit Spülfunktion bei montiertem Füllventil
• 10 Liter Tankvolumen
• 6 Liter voreingestellte Standardspülmenge
• 4,5/7,5/9 Liter Spülmenge jederzeit einstellbar
• 3 Liter Teilmengenspülung bei Zweimengentechnik
• Restvolumen zur sofortigen Reinigungsspülung nutzbar
• Schwitzwasserisoliert
• Geräuscharmes hydraulisches Füllventil
• Armaturengruppe 1 entspricht DIN 4109

Modulrahmen:

• Selbsttragend
• Pulverbeschichtet
• Zwei Haltebolzen und Muttern M 12
• Befestigungssatz für Massivwände
• WC-Ablaufbogen DN 90 mit Übergangsadapter DN 90/100 aus PP
• Übergangsadapter auch für waagerechten Einbau geeignet
• WC-Anschlussgarnitur DN 90
• Einschließlich Bauschutzstopfen

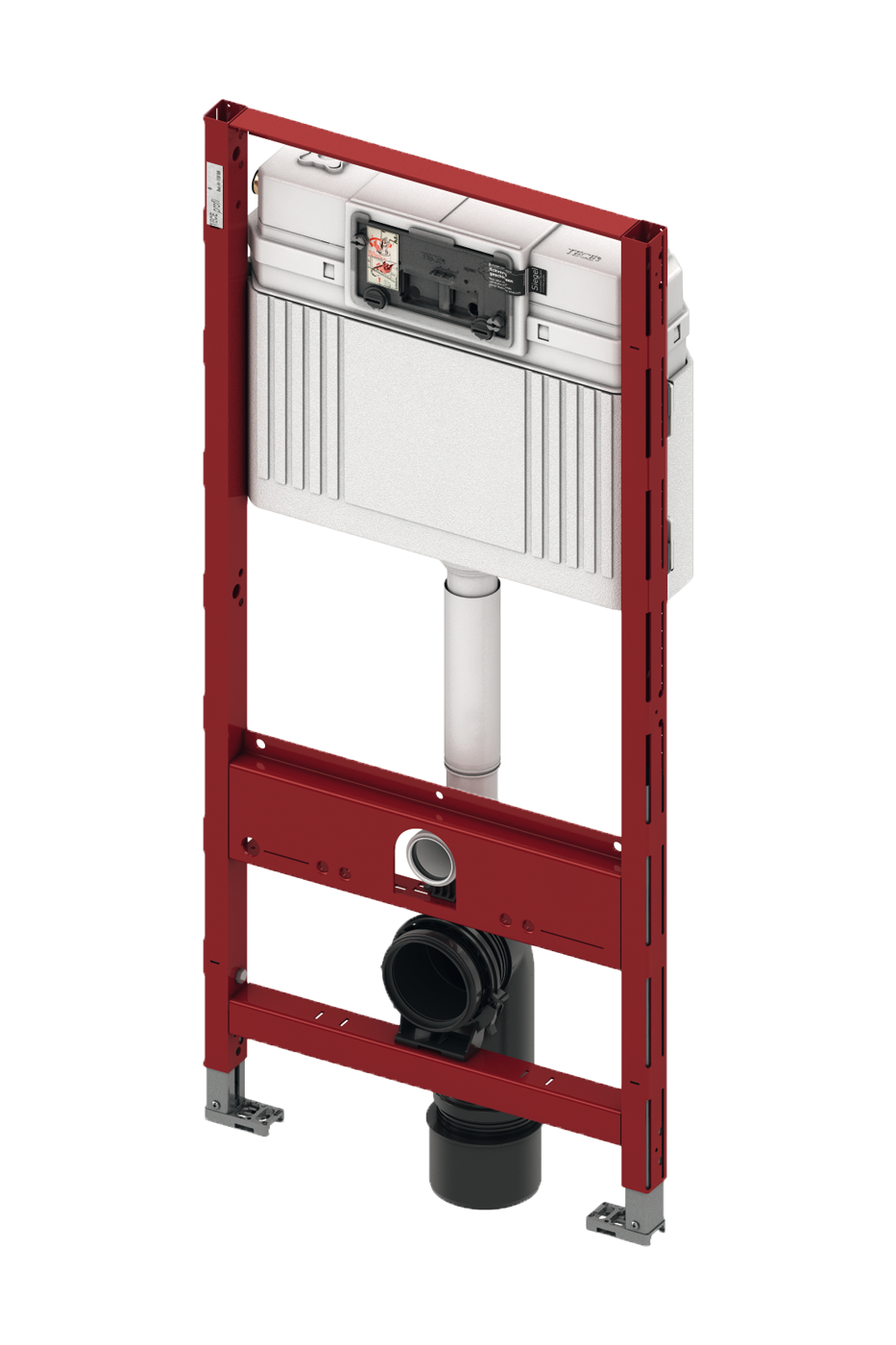

TECEprofil WC-Modul mit Uni-Spülkasten, 1120 mm

Beschreibung:
WC-Modul zur Befestigung an TECEprofil Profilrohren oder für den Einbau in Metall- oder Holzständerwände und als Vorwandoder Eckmodul; auch für die Einzelblockmontage geeignet.
Komplett vormontierte Einheit, bestehend aus:

Uni-Spülkasten für Betätigung von vorne:

• Sicherheitstank aus schlagzähem Kunststoff
• Spülkasten komplett vormontiert und versiegelt
• Spülkastenanschluss mit 1/2" Innengewinde
• 10 Liter Tankvolumen; 6 Liter voreingestellte Standardspülmenge; 4,5/7,5/9 Liter Spülmenge jederzeit optional einstellbar; 3 Liter Teilmengenspülung bei Zweimengentechnik. Restvolumen zur sofortigen Reinigungsspülung nutzbar
• schwitzwasserisoliert
• für TECE-Betätigungsplatten und WC-Armatur
• Je nach Betätigungsplatte als Ein- oder Zweimengenspülkasten einsetzbar
• nach DIN EN 14055 geprüft
• Armaturengruppe 1 nach DIN 4109
• geräuscharmes hydraulisches Füllventil

Modul bestehend aus:

• selbsttragendem Montagerahmen, pulverbeschichtet
• zwei Haltebolzen und Muttern M 12
• WC-Ablaufbogen DN 90 mit Übergangsadapter DN 90/100 aus PP
• Übergangsadapter auch für waagerechten Einbau geeignet
• WC-Anschlussgarnitur DN 90, einschließlich Bauschutzstopfen

Einstellung einer erhöhten Keramikbefestigung für 48 cm Sitzhöhe, gemäß DIN 18040 möglich (DIN 18040: Barrierefreies Bauen

• Teil 1: Öffentlich zugängige Gebäude und Arbeitsstätten)


Datenblatt

Waschtisch-Set TECEbase inkl. Wandbefestigung

als Vorwandmodul vor Massivwänden und für den Einbau in Metall oder Holzständerwände geeignet.

Waschtisch-Set bestehend aus:

• selbstragendem Montagerahmen mit pulverbeschichteter Oberfläche
• höhenverstellbare Armaturentraverse zur Befestigung von Wandscheiben
• zwei Haltebolzen M 10
• Anschlussbogen DN 40/50 mit Gummimanschette NW 30/50
• Bauschutzstopfen

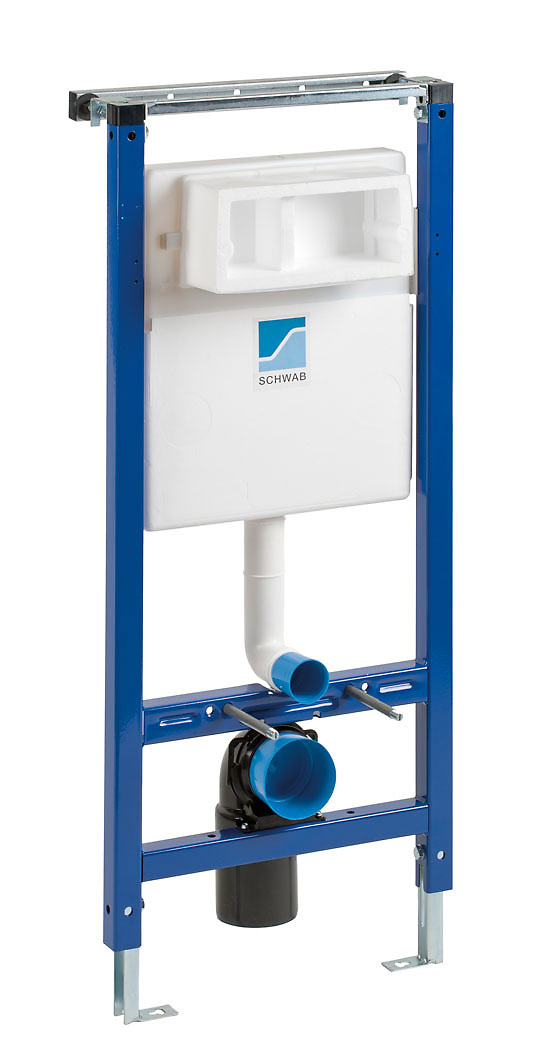

SCHWAB Duplo XS WC-Element 182

für die Vorwandmontage sowie die Montage in Ständerwänden.

Eigenschaften:

• Selbsttragendes, vormontiertes, pulverbeschichtetes WC-Element.
• Spülkasten UP 182, Betätigung von vorn, für Start-Stop- oder Zweimengenspülung.
• verzinkte Stützfüße, stufenlos einstellbar von 0-200mm

• Wandschiene und Wandhalterung
• Spülkasten komplett mit Eckventil
• PE-Wand-WC-Bogen, DN 90
• PE-Übergangsstück DN 90/DN100 mit Dichtung
• komplettes Montage- und Befestigungsmaterial.

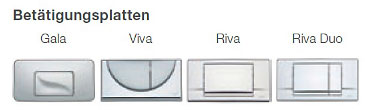

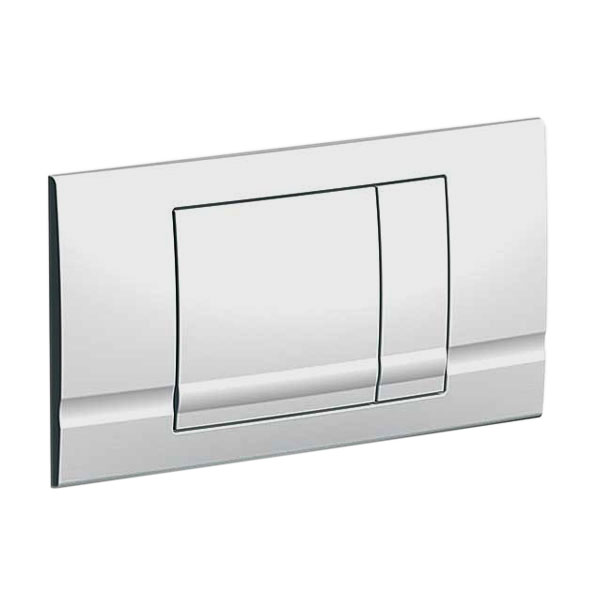

Betätigungspaltte Riva-Duo

• für Betätigung von vorne
• 2-Mengen Spülung

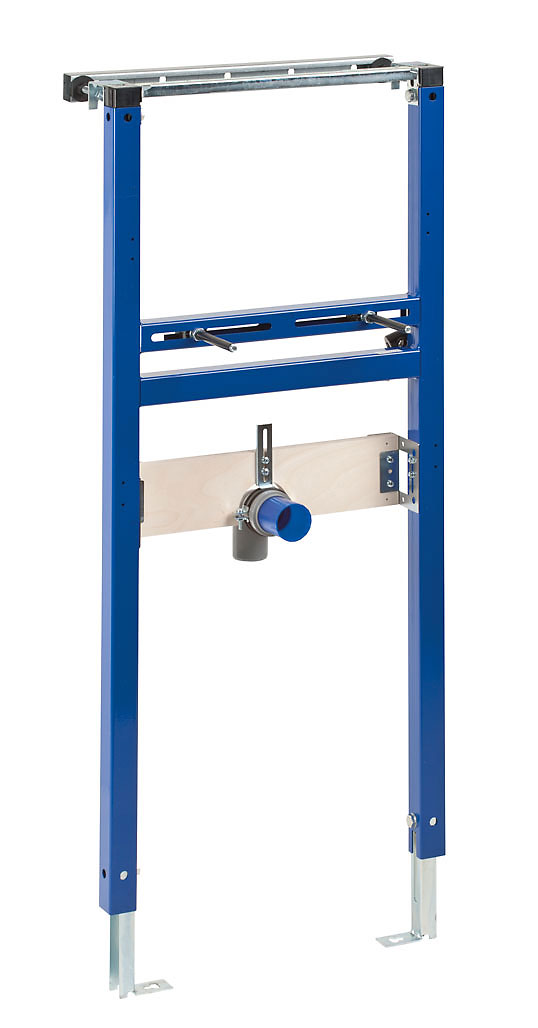

SCHWAB Duplo XS Waschtisch-Element 810 HO

für die Vorwandmontage sowie die Montage in Ständerwänden.

Eigenschaften:

• Selbsttragendes, vormontiertes, pulverbeschichtetes Waschtisch-Element.
• Für Waschtische mit Einlocharmatur.
• verzinkte Stützfüße, stufenlos einstellbar von 0-200mm

• Wandschiene und Wandhalterung
• PE-Abflussbogen, DN 50, mit Dichtung
• komplettes Montage- und Befestigungsmaterial.

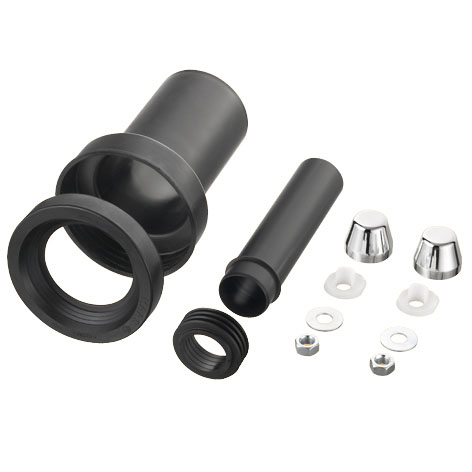

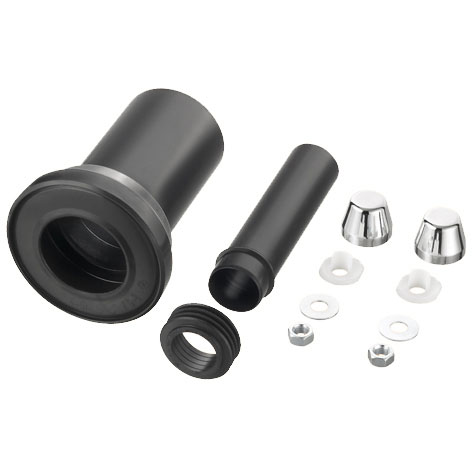

Wand-WC-Anschlussgarnitur mit Lippendichtung, verschweißbar

für wandhängende WC mit Einlaufstutzen 55mm Innendurchmesser
bestehend aus:

• Spülrohrverbinder 45 x 185mm und Gummi-Lippendichtung
• WC-Anschlussstutzen mit Gummi-Spüldichtung
• inkl. verchromten Abdeckkappen
• Exzenterscheiben, Unterlegscheiben und Muttern M12


Material aus hochwertigem Polyethylen (PE-HD), geprüft nach DIN 1389

Wand-WC-Anschlussgarnitur mit eingepresster Dichtung

für wandhängende WC mit Einlaufstutzen 55mm Innen Ø
bestehend aus:

• Spülrohrverbinder 45 x 185mm
• Gummi-Lippendichtung
• WC-Anschlussstutzen mit Gummi-Spüldichtung
• verchromte Abdeckkappen
• Exzenterscheiben, Unterlegscheiben und Muttern M12
• Material aus hochwertigem Polyethylen (PE-HD), geprüft nach DIN 1389

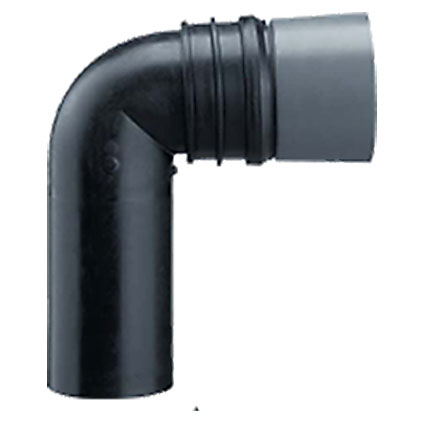

PE Wand-WC Anschlussbogen 90°

mit Bauschutz

• Zum Verschweißen mit PE-Rohr
• oder zum Einstecken in ein anderes Abflussrohr.
• Mit Doppellippen-Dichtung

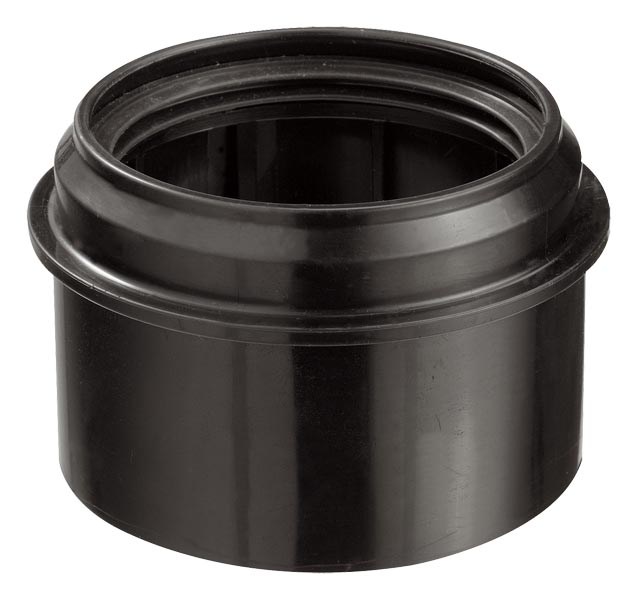

PE-Übergangsstück

• für WC-Bogen
• erweitert von 90 auf 110mm

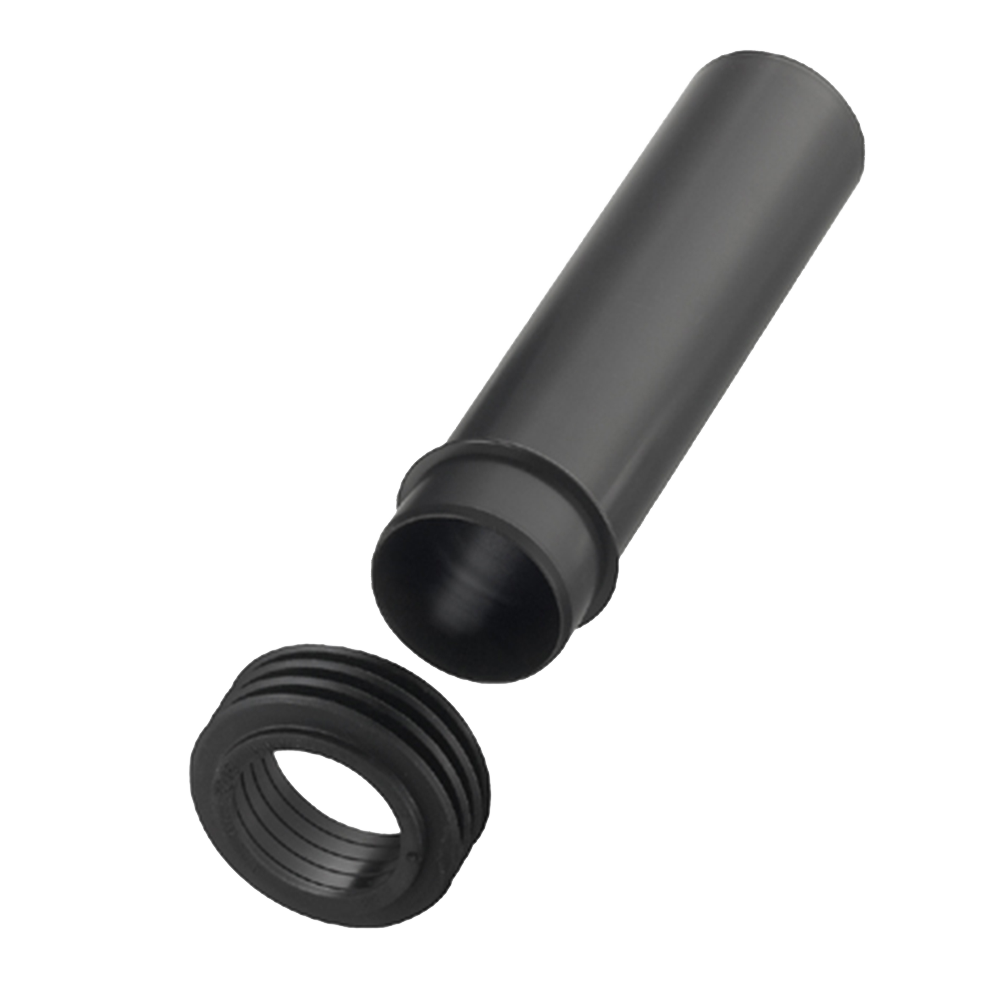

Einlaufmanschette für WAND-WC, verschweißbar

• für WC`s mit Einlaufstutzen Ø 55 mm, innen
• mit Spülrohrverbinder
• Einschubhöhe 160 mm
• Material (Dichtung): EPDM, alterungs- und witterungsbeständig nach DIN EN 681-1

Wand-WC-Anschlussstück

zum Anschluss an ein PE-Abwassersystem mit Steckmuffe oder Elektroschweißmuffe.

• mit Doppellippendichtung
• zweifach verstellbar
• Länge: 346mm

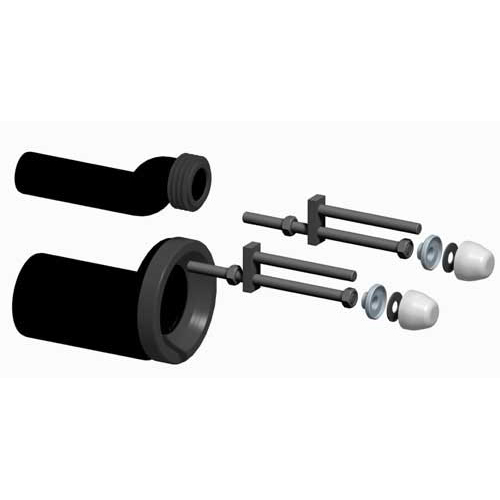

WC Etagen-Anschlussgarnitur

• für Wandklosetts mit Unterputzspülkasten
• etagiert um 25 mm

bestehend aus:

• Anschlussrohr Ø 45 mm mit Spülrohrverbinder
• Klosettanschlussstück
• WC-Befestigung M 12
• und Abdeckzubehör

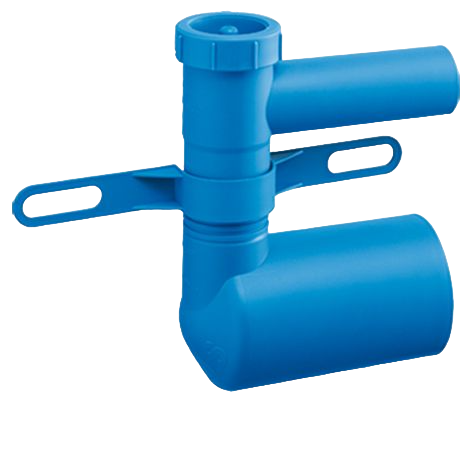

Wand-WC-Montageadapter

• Keine zeitaufwendige, improvisierte WC-Anschlussmontage
• Funktionsfähiges Wand-WC während der Rohbau- oder Badsanierungsphase
• Fertigstellung der Fliesenarbeiten bei funktiosfähigem Wand-WC
• Montage- und Materialkostenersparnisse, da keine mehrmalige De- und Montage des Wand-WC`s während der Rohbau- und Badsanierungszeit erforderlich
• Anschlussgarnitur kann für die endgültige Fertigmontage wiederverwendet werden
• Wand-WC-Adapter ist beliebig oft einsetzbar

Prüffix für Dichtheitsprüfung

Schnelles und einfaches Spülen und Prüfen des UP-Spülkasten bei der Montage.
