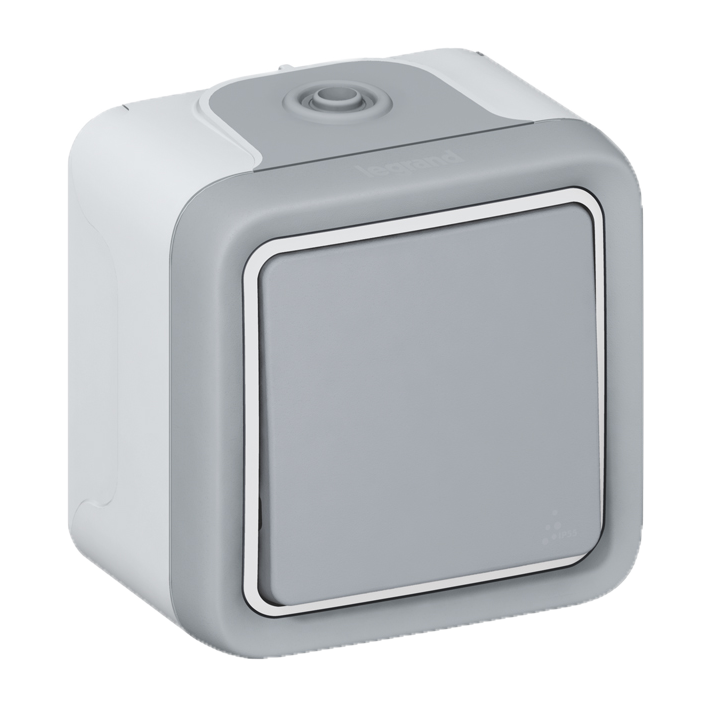

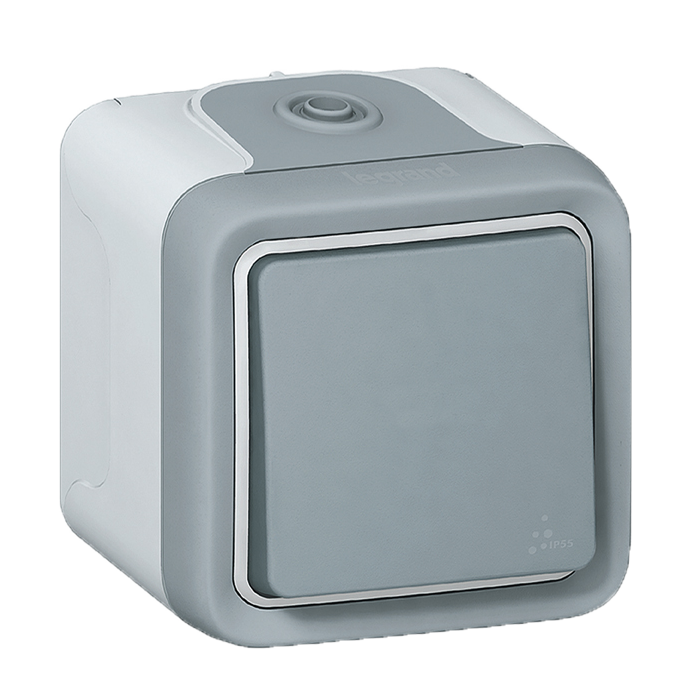

Aus-/Wechselschalter, Aufputz Feuchtraum, Plexo 55

Die Kabeleinführung für Kabelquerschnitte bis 5x2,5 mm²
garantieren eine einfache Montage und die Schutzart IP55.

• Wippschalter
• Universal Aus-Wechsel
• Anschlussart: Steckklemmen
• 10 A, 250 V ~ AC
• Gehäusefarbe: hellgrau (ähnlich RAL 7035)
• Wippe/Deckel: grau (ähnlich RAL 7046)
• Schutzart: IP55 - IK07
• Thermoplast
• UV-Beständig
• Halogenfrei

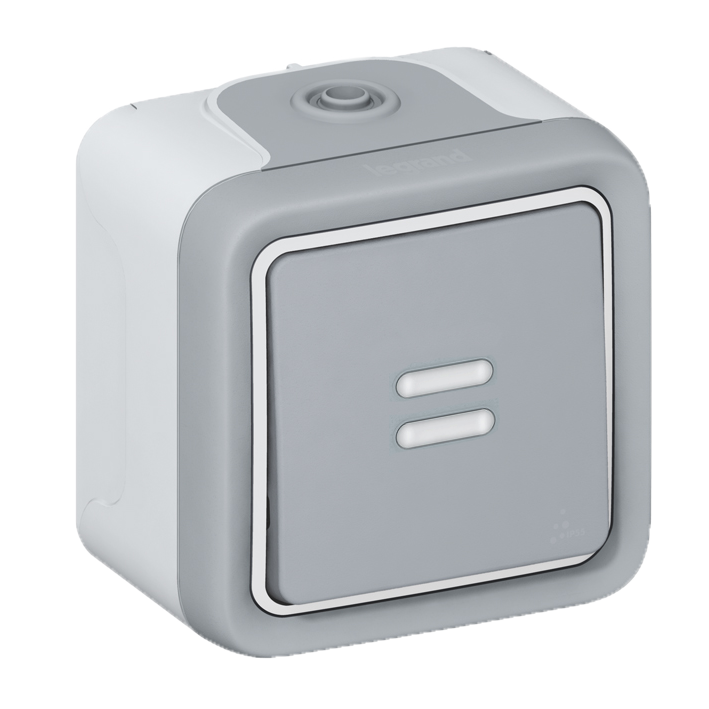

Kontroll-Wechselschalter, Aufputz Feuchtraum, Plexo 55

Die Kabeleinführung für Kabelquerschnitte bis 5x2,5 mm²
garantieren eine einfache Montage und die Schutzart IP55.

• Wippschalter
• Kontroll-Wechselschalter
• Anschlussart: Steckklemmen
• 10 A, 250 V ~ AC
• Gehäusefarbe: hellgrau (ähnlich RAL 7035)
• Wippe/Deckel: grau (ähnlich RAL 7046)
• Schutzart: IP55 - IK07
• Thermoplast
• UV-Beständig
• Halogenfrei

Kreuzschalter, Aufputz Feuchtraum, Plexo 55

Die Kabeleinführung für Kabelquerschnitte bis 5x2,5 mm²
garantieren eine einfache Montage und die Schutzart IP55.

• Wippschalter
• Kreuzschalter
• Anschlussart: Steckklemmen
• 10 A, 250 V ~ AC
• Gehäusefarbe: hellgrau (ähnlich RAL 7035)
• Wippe/Deckel: grau (ähnlich RAL 7046)
• Schutzart: IP55 - IK07
• Thermoplast
• UV-Beständig
• Halogenfrei

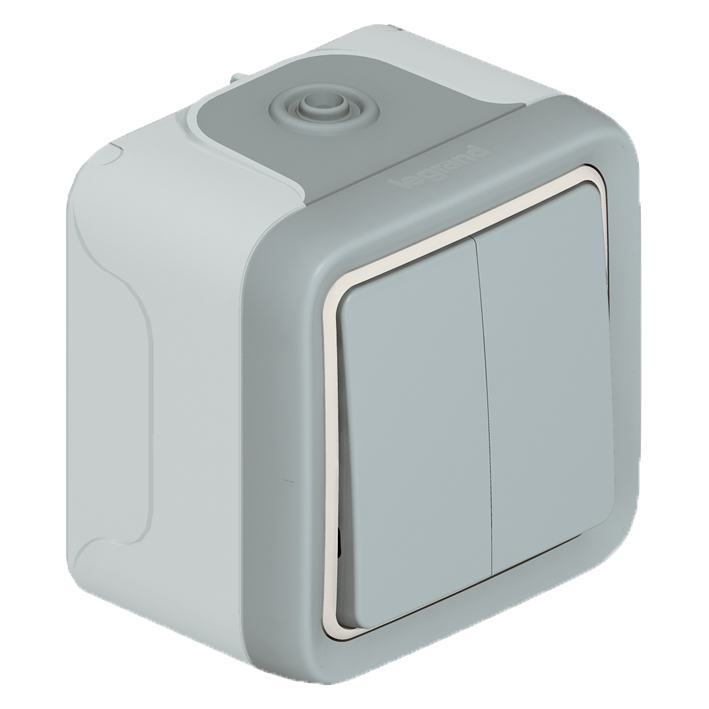

Serienschalter, Aufputz Feuchtraum, Plexo 55

Die Kabeleinführung für Kabelquerschnitte bis 5x2,5 mm²
garantieren eine einfache Montage und die Schutzart IP55.

• Wippschalter
• Serienschalter
• Anschlussart: Steckklemmen
• 10 A, 250 V ~ AC
• Gehäusefarbe: hellgrau (ähnlich RAL 7035)
• Wippe/Deckel: grau (ähnlich RAL 7046)
• Schutzart: IP55 - IK07
• Thermoplast
• UV-Beständig
• Halogenfrei

Doppelwechselschalter, Aufputz Feuchtraum, Plexo 55

Die Kabeleinführung für Kabelquerschnitte bis 5x2,5 mm²
garantieren eine einfache Montage und die Schutzart IP55.

• 2 Wippschalter
• Wechsel-/Wechselschalter
• Anschlussart: Steckklemmen
• 10 A, 250 V ~ AC
• Gehäusefarbe: hellgrau (ähnlich RAL 7035)
• Wippe/Deckel: grau (ähnlich RAL 7046)
• Schutzart: IP55 - IK07
• Thermoplast
• UV-Beständig
• Halogenfrei

Taster 1-polig, Aufputz Feuchtraum, Plexo 55

Die Kabeleinführung für Kabelquerschnitte bis 5x2,5 mm²
garantieren eine einfache Montage und die Schutzart IP55.

• Taster
• Wippschalter
• Anschlussart: Steckklemmen
• 10 A, 250 V ~ AC
• Gehäusefarbe: hellgrau (ähnlich RAL 7035)
• Wippe/Deckel: grau (ähnlich RAL 7046)
• Schutzart: IP55 - IK07
• Thermoplast
• UV-Beständig
• Halogenfrei

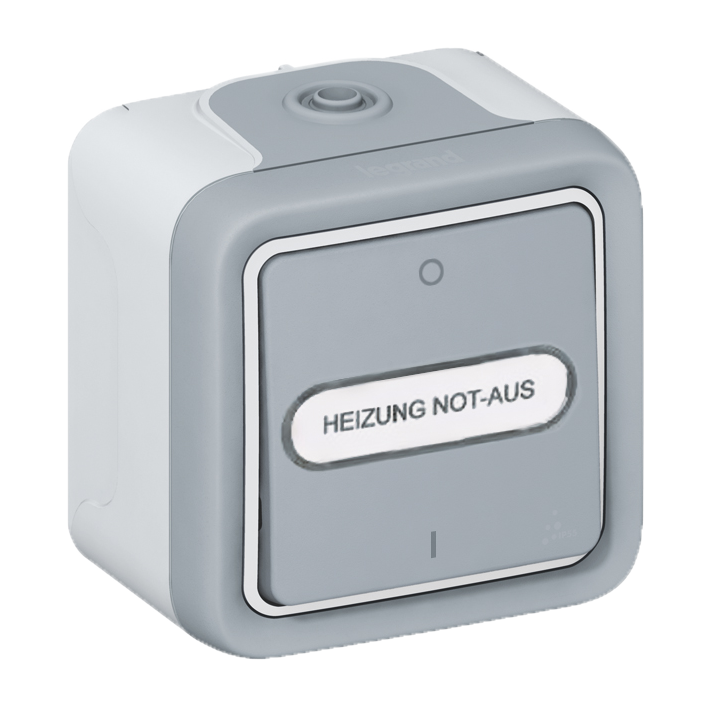

Heizung NOT-AUS Ausschalter 2-polig Aufputz, Plexo 55

Die Kabeleinführung für Kabelquerschnitte bis 5x2,5 mm²
garantieren eine einfache Montage und die Schutzart IP55.

• Wippschalter
• Kontroll-Ausschalter, 2-poligr
• Anschlussart: Steckklemmen
• 10 A, 250 V ~ AC
• Gehäusefarbe: hellgrau (ähnlich RAL 7035)
• Wippe/Deckel: grau (ähnlich RAL 7046)
• Schutzart: IP55 - IK07
• Thermoplast
• UV-Beständig
• Halogenfrei

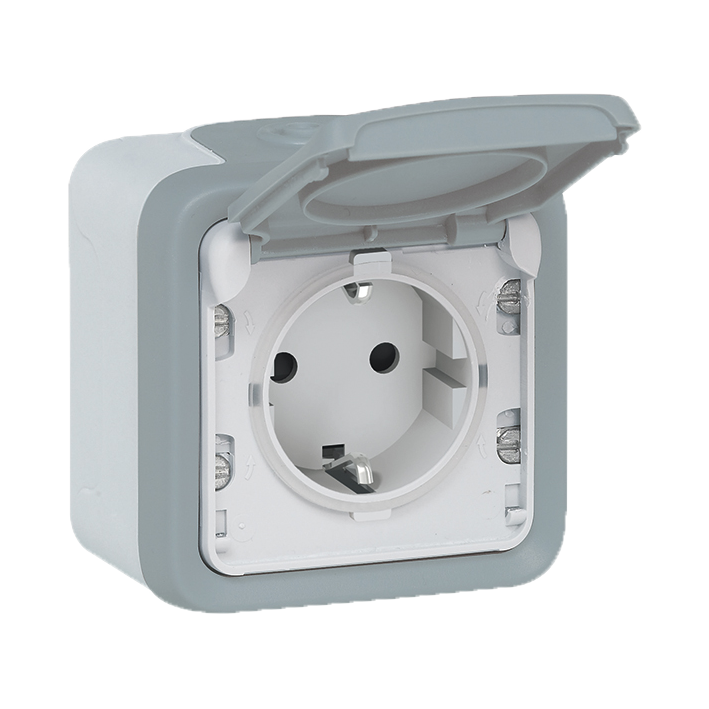

Steckdose 1-fach, Aufputz Feuchtraum, Plexo 55

Die Kabeleinführung für Kabelquerschnitte bis 5x2,5 mm²
garantieren eine einfache Montage und die Schutzart IP55.

• Steckdose 1-fach
• Anschlussart: Steckklemmen
• 10 A, 250 V ~ AC
• Gehäusefarbe: hellgrau (ähnlich RAL 7035)
• Wippe/Deckel: grau (ähnlich RAL 7046)
• Schutzart: IP55 - IK07
• Thermoplast
• UV-Beständig
• Halogenfrei

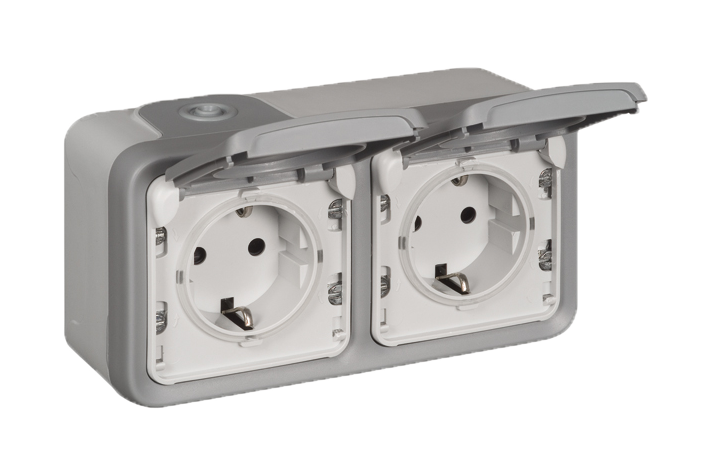

Steckdose 2-fach, waagerecht Aufputz Feuchtraum, Plexo 55

Die Kabeleinführung für Kabelquerschnitte bis 5x2,5 mm²
garantieren eine einfache Montage und die Schutzart IP55.

• Steckdose 2-fach, waagerecht
• Anschlussart: Steckklemmen
• 16 A, 250 V ~ AC
• Gehäusefarbe: hellgrau (ähnlich RAL 7035)
• Wippe/Deckel: grau (ähnlich RAL 7046)
• Schutzart: IP55 - IK07
• Thermoplast
• UV-Beständig
• Halogenfrei

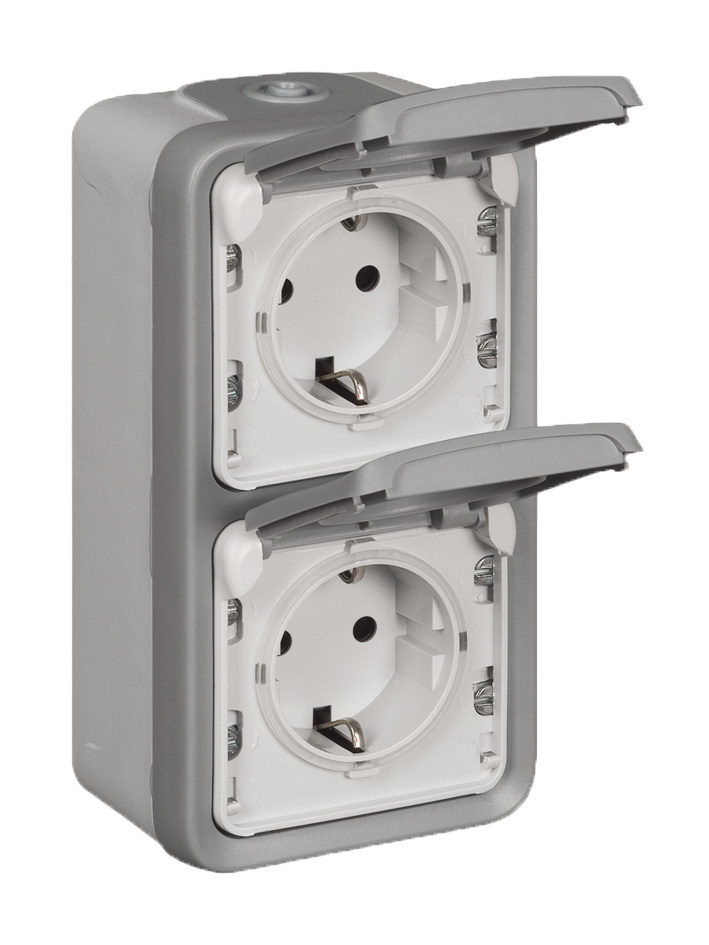

Steckdose 2-fach, senkrecht Aufputz Feuchtraum, Plexo 55

Die Kabeleinführung für Kabelquerschnitte bis 5x2,5 mm²
garantieren eine einfache Montage und die Schutzart IP55.

• Steckdose 2-fach, senkrecht
• Anschlussart: Steckklemmen
• 16 A, 250 V ~ AC
• Gehäusefarbe: hellgrau (ähnlich RAL 7035)
• Wippe/Deckel: grau (ähnlich RAL 7046)
• Schutzart: IP55 - IK07
• Thermoplast
• UV-Beständig
• Halogenfrei

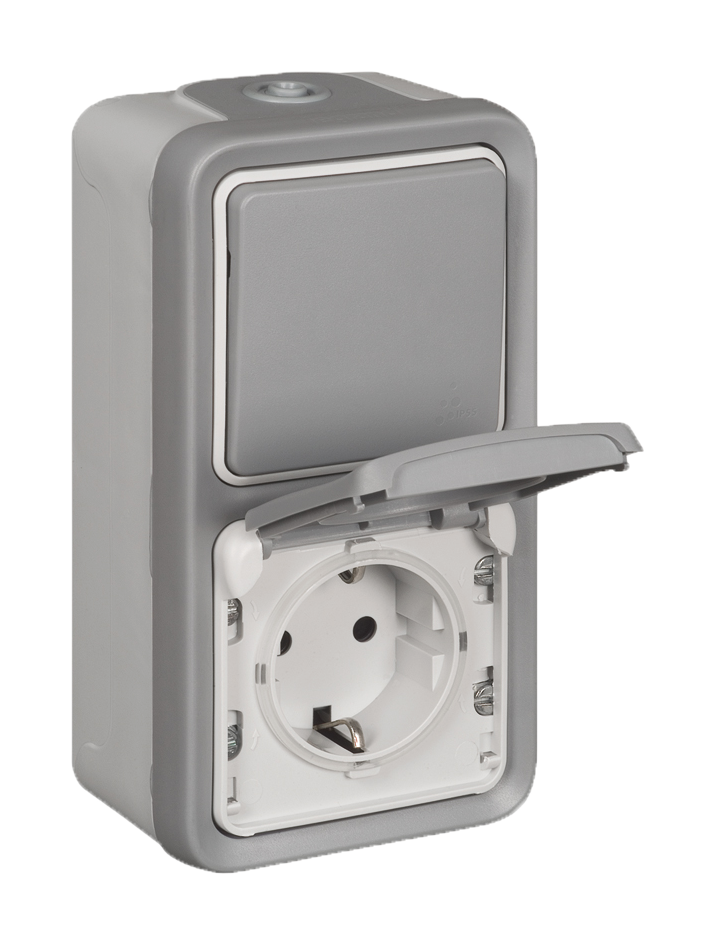

Wechselschalter/Steckdose, Aufputz Feuchtraum, Plexo 55

Die Kabeleinführung für Kabelquerschnitte bis 5x2,5 mm²
garantieren eine einfache Montage und die Schutzart IP55.

• Steckdose 1-fach, senkrecht
• Wechselschalter einfach, senkrecht
• Anschlussart: Steckklemmen
• 16 A, 250 V ~ AC
• Gehäusefarbe: hellgrau (ähnlich RAL 7035)
• Wippe/Deckel: grau (ähnlich RAL 7046)
• Schutzart: IP55 - IK07
• Thermoplast
• UV-Beständig
• Halogenfrei

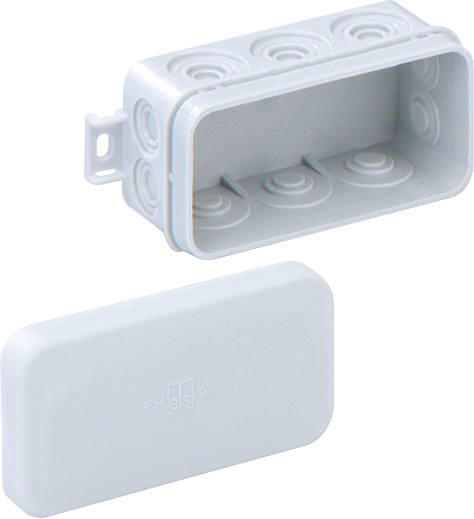

Mini Kabelabzweigkasten, 400 V

Feuchtraum Kabelabzweigkasten mit 10 elastischen Einführungen

• Schutzart IP 55
• Material: Thermoplast
• Zugelasen nach DIN VDE 0606, Teil 1
• Halogenfrei
• Abmessung: Außen 89 x 43 x 37 mm

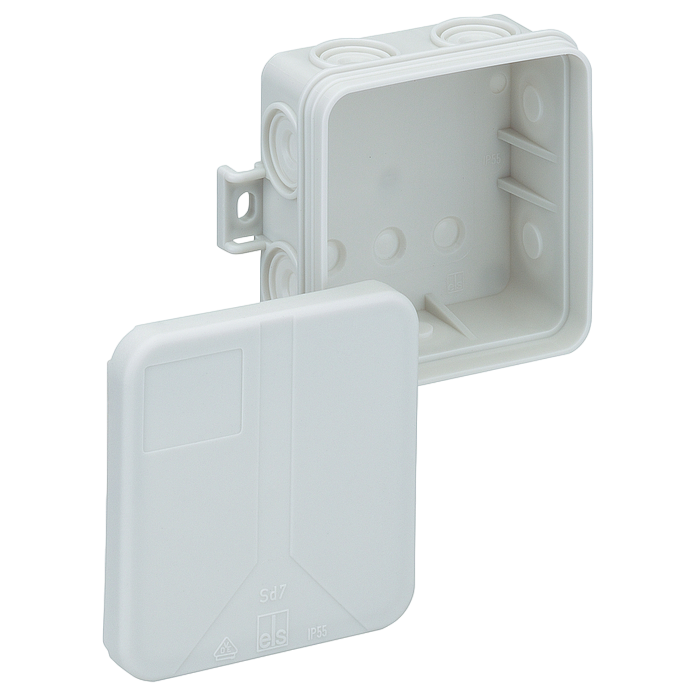

Kabelabzweigkasten, 400 V

Feuchtraum Kabelabzweigkasten mit 12 elastischen Einführungen

• Schutzart IP 55
• Material: Thermoplast
• Zugelassen nach DIN VDE 0606, Teil 1
• Halogenfrei
• Abmessung: Außen 85 x 85 x 37 mm

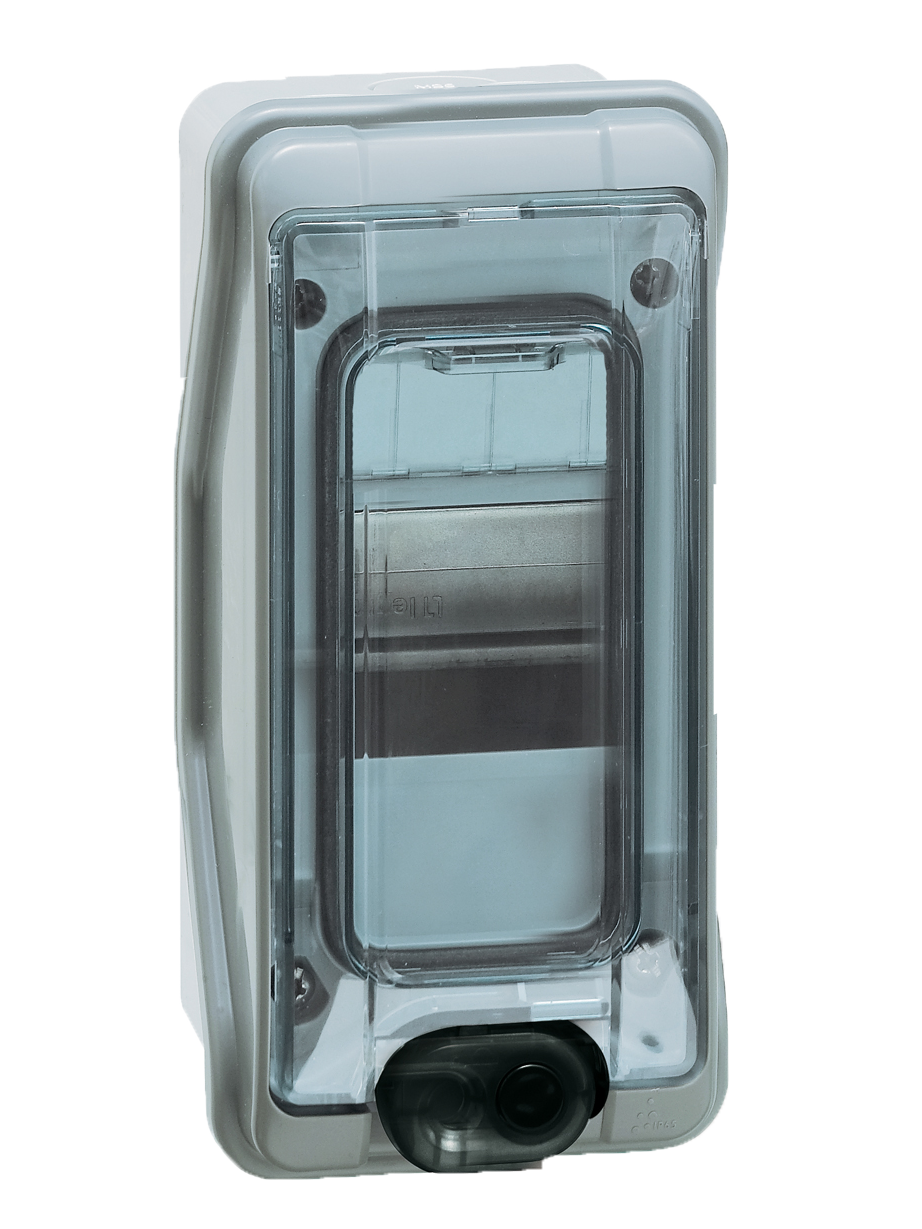

Feuchtraumverteiler Plexo AP 1-reihig, 2+1 Module

• LEGRAND Feuchtraumverteiler Plexo³
• Aufputz IP 65 - IK 09
• transparente Tür
• Gehäusefarbe: telegrau (ähnlich RAL 7047)
• Türrahmenfarbe: silbergrau (ähnlich RAL 7001)
• Selbstverlöschend: 650°C
• Temperaturbeständigkeit: -20° bis +70°C
• Anzahl der Reihen: 1
• Anzahl der Teilungsmaße bei 17,5 mm: 2 + 1
• Maße in mm (H x B x T): 174 x 93 x 109,0
• Inklusive PE-Klemmen

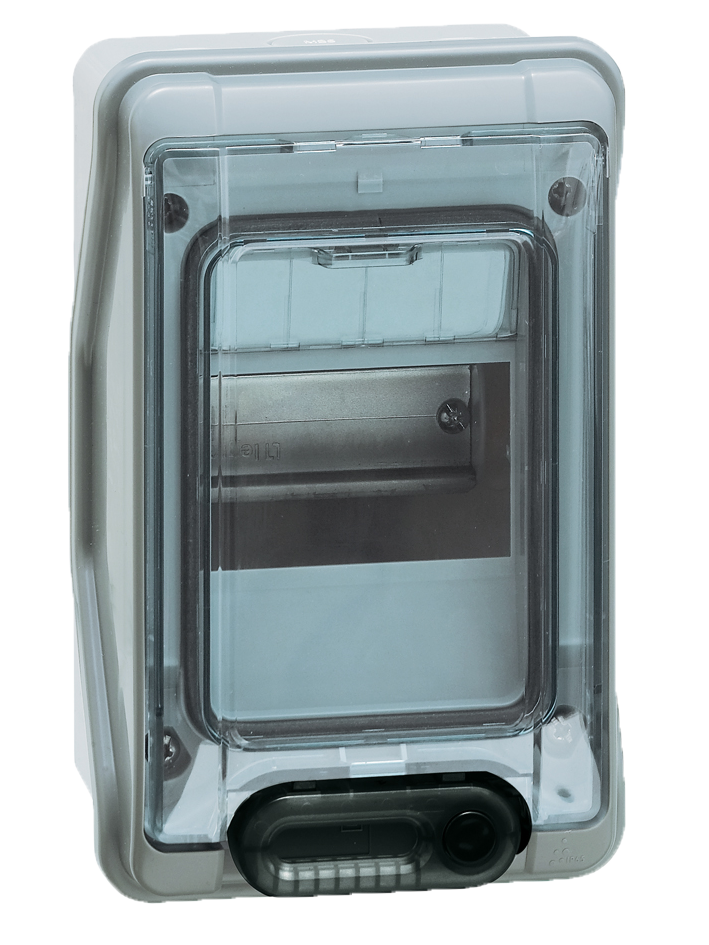

Feuchtraumverteiler Plexo AP 1-reihig, 4 Module

• LEGRAND Feuchtraumverteiler Plexo³
• Aufputz IP 65 - IK 09
• transparente Tür
• Gehäusefarbe: telegrau (ähnlich RAL 7047)
• Türrahmenfarbe: silbergrau (ähnlich RAL 7001)
• Selbstverlöschend: 650°C
• Temperaturbeständigkeit: -20° bis +70°C
• Anzahl der Reihen: 1
• Anzahl der Teilungsmaße bei 17,5 mm: 4
• Maße in mm (H x B x T): 200 x 128 x 115,6
• Inklusive N + PE-Klemmen

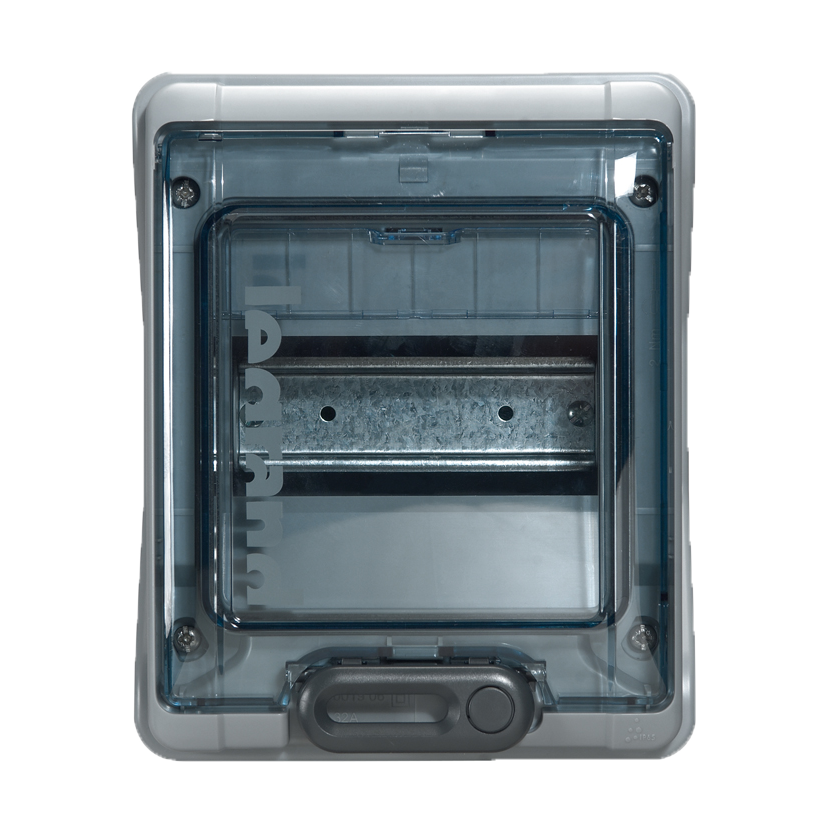

Feuchtraumverteiler Plexo AP 1-reihig, 6 Module

• LEGRAND Feuchtraumverteiler Plexo³
• Aufputz IP 65 - IK 09
• transparente Tür
• Gehäusefarbe: telegrau (ähnlich RAL 7047)
• Türrahmenfarbe: silbergrau (ähnlich RAL 7001)
• Selbstverlöschend: 650°C
• Temperaturbeständigkeit: -20° bis +70°C
• Anzahl der Reihen: 1
• Anzahl der Teilungsmaße bei 17,5 mm: 6
• Maße in mm (H x B x T): 200 x 164 x 115,6
• Inklusive N + PE-Klemmen

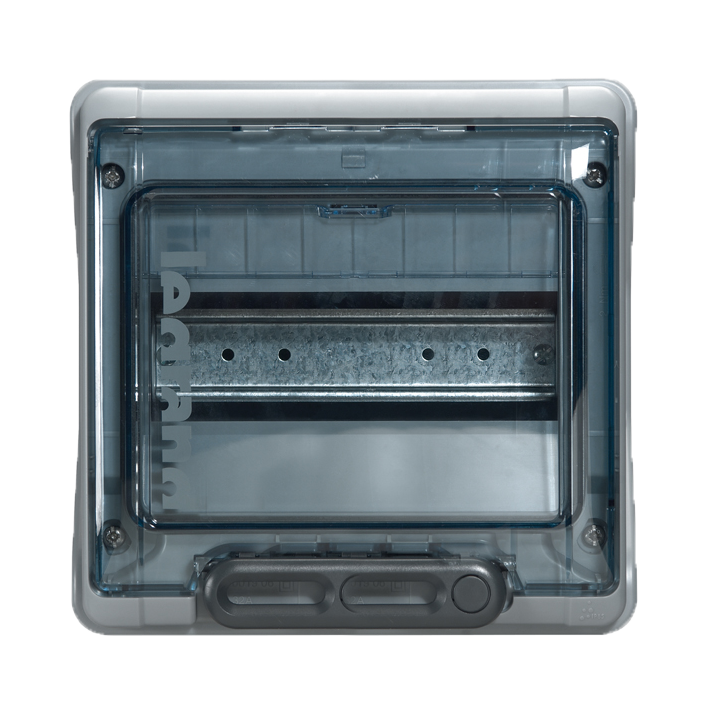

Feuchtraumverteiler Plexo AP 1-reihig, 8 Module

• LEGRAND Feuchtraumverteiler Plexo³
• Aufputz IP 65 - IK 09
• transparente Tür
• Gehäusefarbe: telegrau (ähnlich RAL 7047)
• Türrahmenfarbe: silbergrau (ähnlich RAL 7001)
• Selbstverlöschend: 650°C
• Temperaturbeständigkeit: -20° bis +70°C
• Anzahl der Reihen: 1
• Anzahl der Teilungsmaße bei 17,5 mm: 8
• Maße in mm (H x B x T): 220 x 200 x 115,6
• Inklusive N + PE-Klemmen

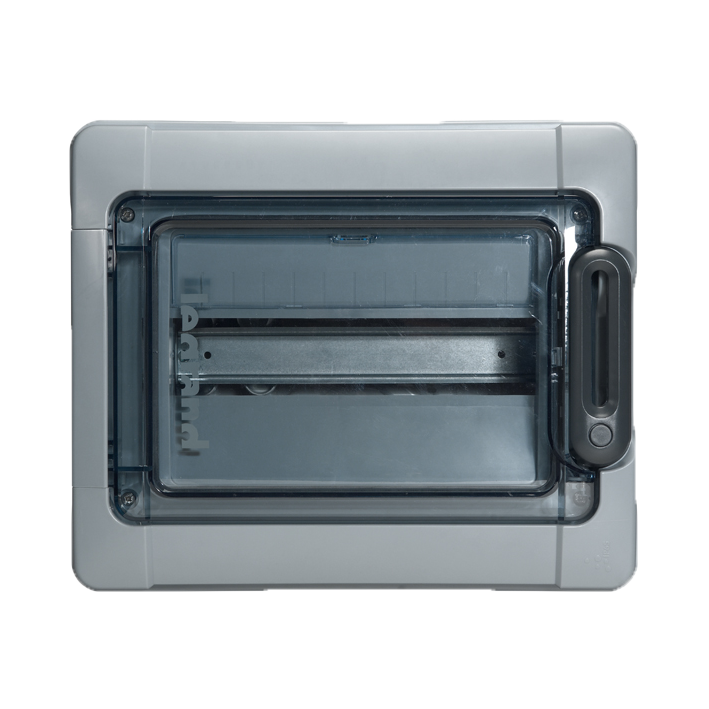

Feuchtraumverteiler Plexo AP 1-reihig, 12 Module

• LEGRAND Feuchtraumverteiler Plexo³
• Aufputz IP 65 - IK 09
• transparente Tür
• Gehäusefarbe: telegrau (ähnlich RAL 7047)
• Türrahmenfarbe: silbergrau (ähnlich RAL 7001)
• Selbstverlöschend: 650°C
• Temperaturbeständigkeit: -20° bis +70°C
• Anzahl der Reihen: 1
• Anzahl der Teilungsmaße bei 17,5 mm: 12
• Maße in mm (H x B x T): 282 x 340 x 141
• Inklusive N + PE-Klemmen

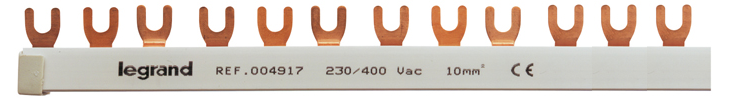

Gabelkammschiene 1p 12TE 10 mm²

• Anzahl der Phasen: 1
• Geeignet für Anzahl Geräte: 12
• Teilungsmaß: 17,5mm
• Querschnitt: 10mm²
• Länge: 215mm
• Bemessngsdauerstrom Iu: 90A
• Ausführung des elektrischen Anschlusses: Gabel
• Isoliert: Ja
• Geeignet für Geräte mit N-Leiter: Nein
• Geeignet für Geräte mit Hilfsschalter: Nein

Gabelkammschiene 3p 12TE 10 mm²

• Anzahl der Phasen: 3
• Geeignet für Anzahl Geräte: 12
• Teilungsmaß: 17,5mm
• Querschnitt: 10mm²
• Länge: 212mm
• Bemessungsdauerstrom Iu: 63A
• Ausführung des elektrischen Anschlusses: Gabel
• Isoliert: Ja
• Bemessungsstoßspannung: 400 V
• Geeignet für Geräte mit N-Leiter: Nein
• Geeignet für Geräte mit Hilfsschalter: Nein

Gabelkammschiene 3P1FI+8L10 +8p LS 10mm

• Anzahl der Phasen: 3
• Geeignet für Anzahl Geräte: 12
• Teilungsmaß: 17,5mm
• Querschnitt: 10mm²
• Länge: 212mm
• Bemessungsdauerstrom Iu: 63A
• Ausführung des elektrischen Anschlusses: Gabel
• Isoliert: Ja
• Bemessungsstoßspannung: 400 V
• Geeignet für Geräte mit N-Leiter: Ja
• Geeignet für Geräte mit Hilfsschalter: Nein

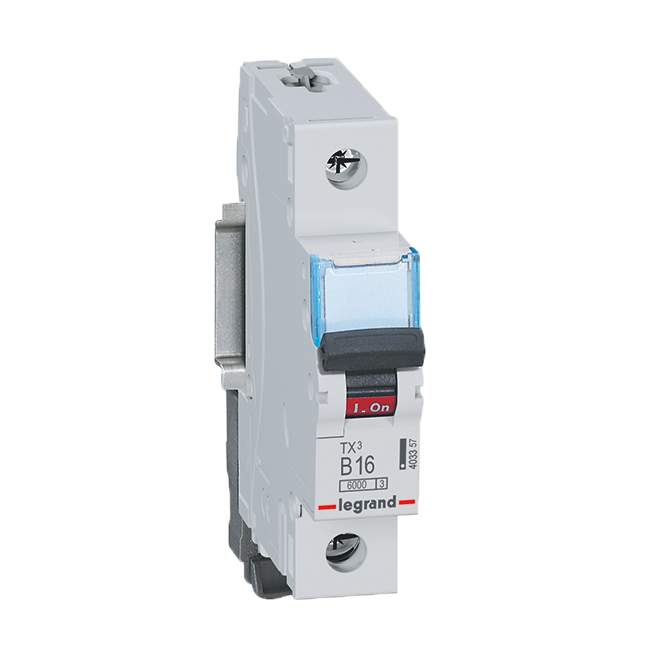

Leitungsschutzschalter TX3 B 16A 1P 6kA 1M

Die B-Kennlinie ist vornehmlich für den Leitungsschutz in Licht- und Steckdosen-Stromkreisen bestimmt. Nach EN 60898-1, VDE 0641-11, EN 60947-2, Technische Daten: Bemessungsspannung 230/400 V, 50/60 Hz, Bemessungsschaltvermögen 6 kA nach EN 60898-1, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.

• Auslösecharakteristik: B
• Polzahl (gesamt): 1
• Bemessungsstrom: 16A
• Bemessungsspannung: 400V
• Spannungsart: AC
• Energiebegrenzungsklasse: 3
• Mitschaltender Neutralleiter: Nein
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Breite in Teilungseinheiten: 1
• Einbautiefe: 71,6mm
• Zusatzeinrichtungen möglich: Ja
• Schutzart (IP): IP20

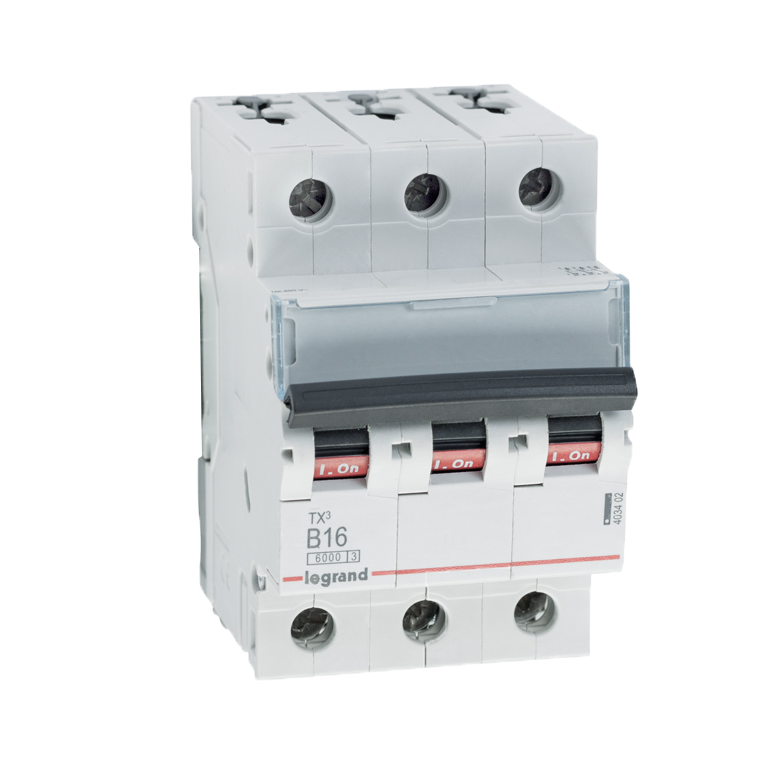

Leitungsschutzschalter TX3 B 16A 3P 6kA 3M

Die B-Kennlinie ist vornehmlich für den Leitungsschutz in Licht- und Steckdosen-Stromkreisen bestimmt. Nach EN 60898-1, VDE 0641-11, EN 60947-2, Technische Daten: Bemessungsspannung 400 V, 50/60 Hz, Bemessungsschaltvermögen 6 kA nach EN 60898-1, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.

• Auslösecharakteristik: B
• Polzahl (gesamt): 3
• Bemessungsstrom: 16A
• Bemessungsspannung: 400V
• Spannungsart: AC
• Energiebegrenzungsklasse: 3
• Mitschaltender Neutralleiter: Nein
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Breite in Teilungseinheiten: 3
• Einbautiefe: 71,6mm
• Zusatzeinrichtungen möglich: Ja
• Schutzart (IP): IP20

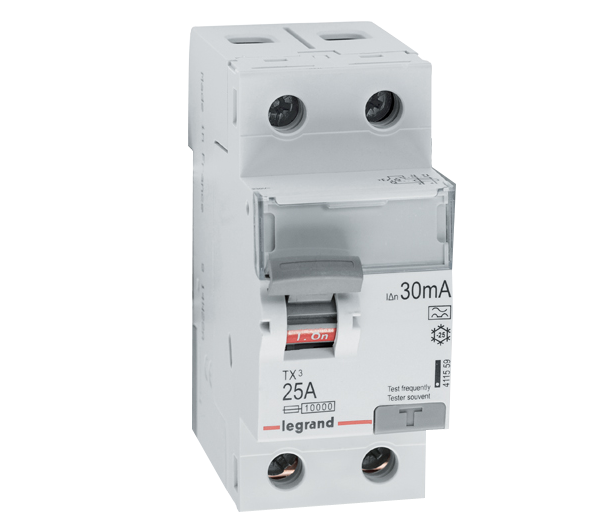

Fehlerstromschutzschalter 25A 2P 30mA A

Legrand FI-Schutzschalter TX3, Typ A, für Wechsel- und pulsierende Gleichfehlerströme. Nach VDE 0664-10, EN 61008-1, unverzögert , Bemessungsspannung 2-polig: 230 V~ / 4-polig : 400 V~, Bemessungsfrequenz 50 Hz , Bemessungskurzschlussstrom Inc 10 kA bei geeigneter Vorsicherung , Stoßstromfest bis 250 A, Bemessungsschaltvermögen Im= 500 A, Bemessungsfehlerschaltvermögen I &Deltam= 1000 A, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.

• Polzahl: 2

• Bemessungsspannung: 230V
• Bemessungsstrom: 25A
• Bemessungsfehlerstrom: 0,03A
• Fehlerstrom-Typ: A
• Selektiver-Typ: Nein
• Kurzschlussfestigkeit (Icw): 10kA
• Stoßstromfestigkeit: 0,25kA
• Frequenz: 50 Hz
• Zusatzeinrichtungen möglich: Ja
• Schutzart (IP): IP20
• Baugröße (nach DIN 43880): 2
• Breite in Teilungseinheiten: 2
• Einbautiefe: 71,7mm
• Kurzzeitverzögerter Typ: Nein

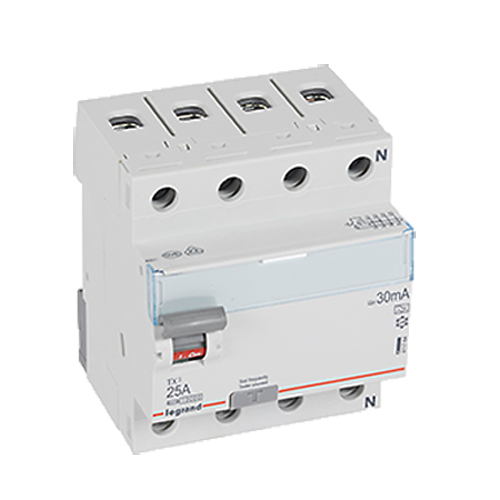

Fehlerstromschutzschalter 25A 4P 30mA A

Legrand FI-Schutzschalter TX3, Typ A, für Wechsel- und pulsierende Gleichfehlerströme. Nach VDE 0664-10, EN 61008-1, unverzögert , Bemessungsspannung 2-polig: 230 V~ / 4-polig : 400 V~, Bemessungsfrequenz 50 Hz , Bemessungskurzschlussstrom Inc 10 kA bei geeigneter Vorsicherung , Stoßstromfest bis 250 A, Bemessungsschaltvermögen Im= 500 A, Bemessungsfehlerschaltvermögen I &Deltam= 1000 A, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.

• Polzahl: 4

• Bemessungsspannung: 400V
• Bemessungsstrom: 25A
• Bemessungsfehlerstrom: 0,03A
• Fehlerstrom-Typ: A
• Selektiver-Typ: Nein
• Kurzschlussfestigkeit (Icw): 10kA
• Stoßstromfestigkeit: 0,25kA
• Frequenz: 50 Hz
• Zusatzeinrichtungen möglich: Ja
• Schutzart (IP): IP20
• Baugröße (nach DIN 43880): 4
• Breite in Teilungseinheiten: 4
• Einbautiefe: 71,7mm
• Kurzzeitverzögerter Typ: Nein

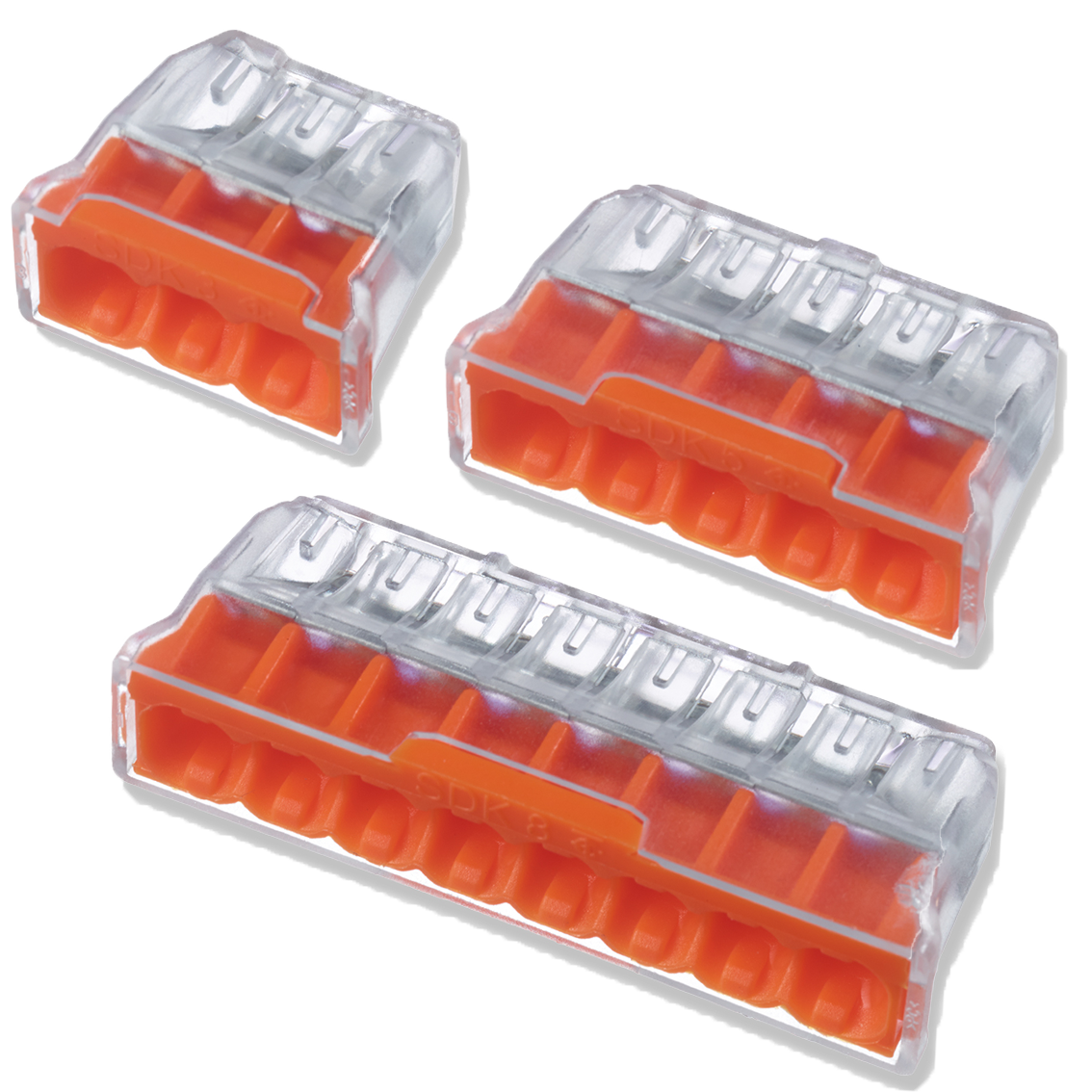

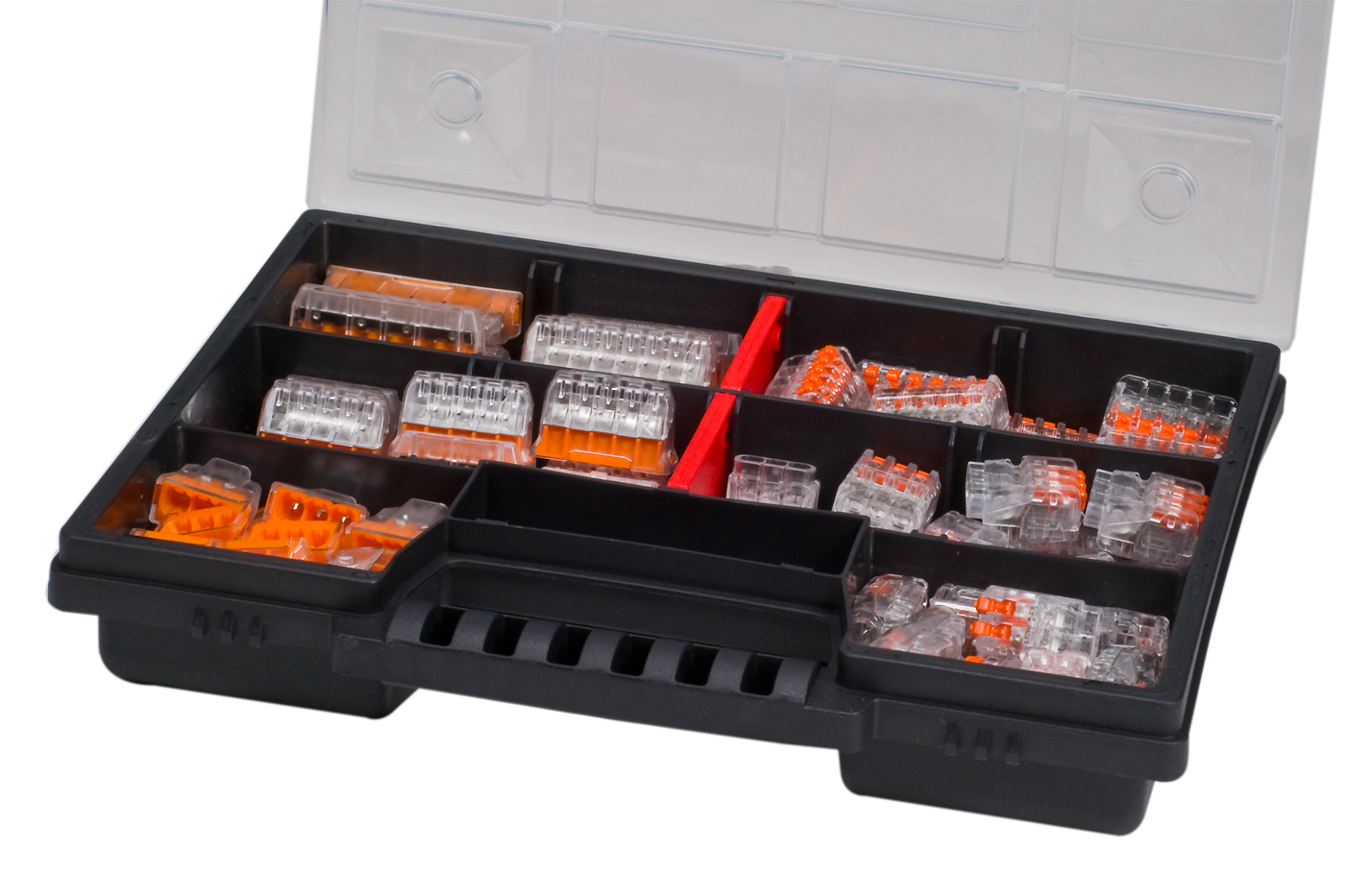

VDE Klemmen Set, 86 teilig

bestehend aus:

WERIT Schraubenlose Klemmen VDE
Zugelassen nach DIN EN 60908, VDE: 450 V, 25 A, T 80,
Anschlussquerschnitt 0,5 - 2,5 mm²
Schraubenlose Verbindungsklemmen für massive und mehrdrähtige Leiter.
Prüföffnung zur Spannungsprüfung, Maßschablone für Abilolierlänge.

• 20 x 3 Klemmstellen
• 15 x 5 Klemmstellen
• 10 x 8 Klemmstellen

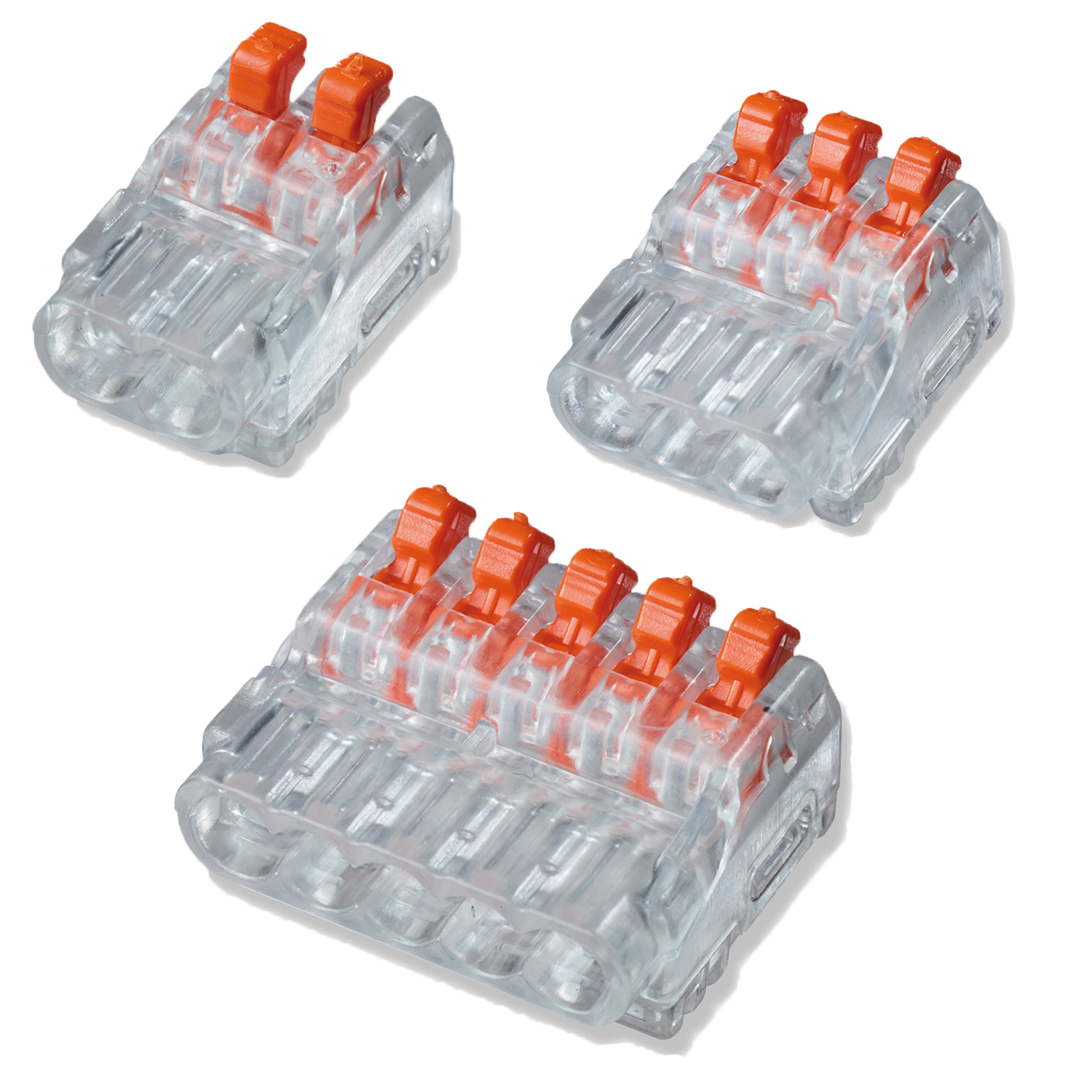

WERIT Schraubenlose Flex-Klemmen VDE
Zugelassen nach DIN EN 60908, VDE: 450 V, 25 A, T 80,
Anschlussquerschnitt 0,2 - 2,5 mm²
Schraubenlose Verbindungsklemmen für massive und flexible Leiter.
Prüföffnung zur Spannungsprüfung, Maßschablone für Abilolierlänge.

• 15 x 2 Klemmstellen
• 15 x 3 Klemmstellen
• 10 x 5 Klemmstellen


• 1 x Kleinteilemagazin, stapelbar, 195 x 150 mm

Schraubenlose Klemmen VDE

• Zugelassen nach DIN EN 60998
• VDE: 450 V, 25 A, T 80
• UL: 600 V, 20 A, 105°C
• Schraubenlose Verbindungsklemmen für massive und mehrdrähtige Leiter
• Geringer Einsteckkräfte und hohe Auszugskräfte
• Prüföffnung zur Spannungsprüfung
• Maßschablone für Abisolierlänge

Schraubenlose Flex-Klemmen VDE

• Zugelassen nach DIN EN 60998
• VDE: 450 V, 25 A, T 80, Anschlussquerschnitt 0,2 - 2,5 mm²
• UL: 600 V, 20 A, 105°C, AWG 24-14
• Schraubenlose Verbindungsklemmen für flexible und massive Leiter
• Extrem kleine Bauform
• Geringer Kraftaufwand für die Hebel-Tätigkeit
• Keine Hebeltätigkeit notwendig für das Klemmen von massiven Leitern
• Prüföffnung zur Spannungsprüfung
• Maßschablone für Abisolierlänge

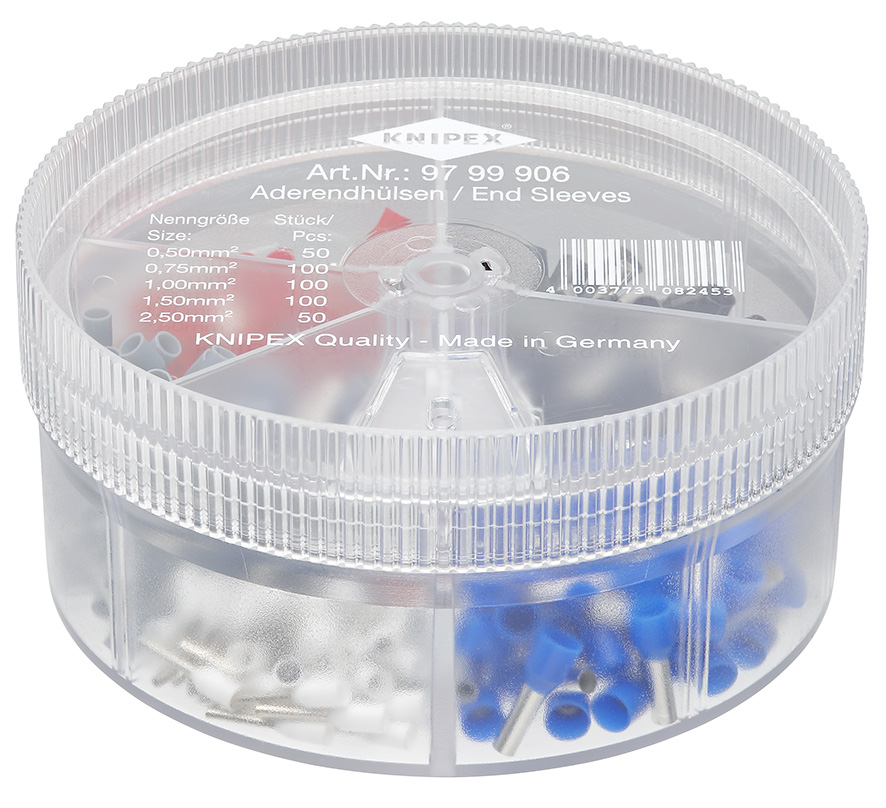

KNIPEX Aderendhülsen-Sortimentsbox 400 Stück, 0,5 - 2,5 mm²

• Handliche, durchsichtige Streudose
• Drehbarer Deckel mit Öffnung zur Entnahme einzelner Aderendhülsen
• Mit isolierten Aderendhülsen nach DIN Farbcode
• Verpackungsgröße (Ø x H): 90 x 44 mm
• Ausführung: Isoliert

Bestückung: 400-teilig, bestehend aus:

• 50 x weiß für Kabel 0,50 mm²
• 100 x grau für Kabel 0,75 mm²
• 100 x rot für Kabel 1,00 mm²
• 100 x schwarz für Kabel 1,50 mm²
• 50 x blau für Kabel 2,50 mm²

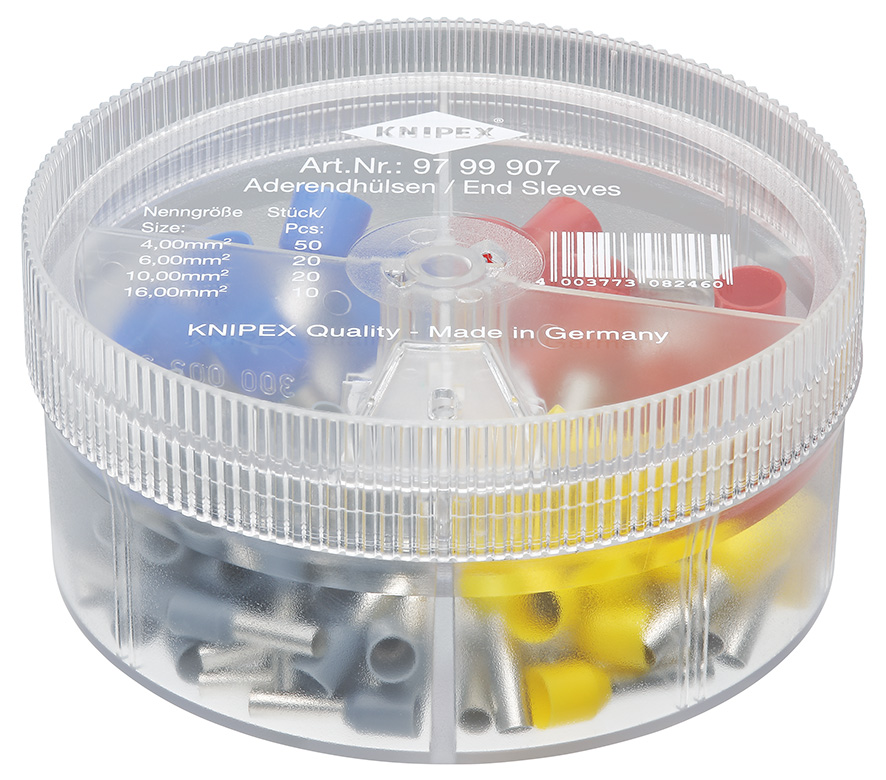

KNIPEX Aderendhülsen-Sortimentsbox 100 Stück, 4,0 - 16 mm²

• Handliche, durchsichtige Streudose
• Drehbarer Deckel mit Öffnung zur Entnahme einzelner Aderendhülsen
• Mit isolierten Aderendhülsen nach DIN Farbcode
• Verpackungsgröße (Ø x H): 90 x 44 mm
• Ausführung: Isoliert

Bestückung: 100-teilig, bestehend aus:

• 50 x grau für Kabel 4 mm²
• 20 x gelb für Kabel 6 mm²
• 20 x rot für Kabel 10 mm²
• 10 x blau für Kabel 16 mm²

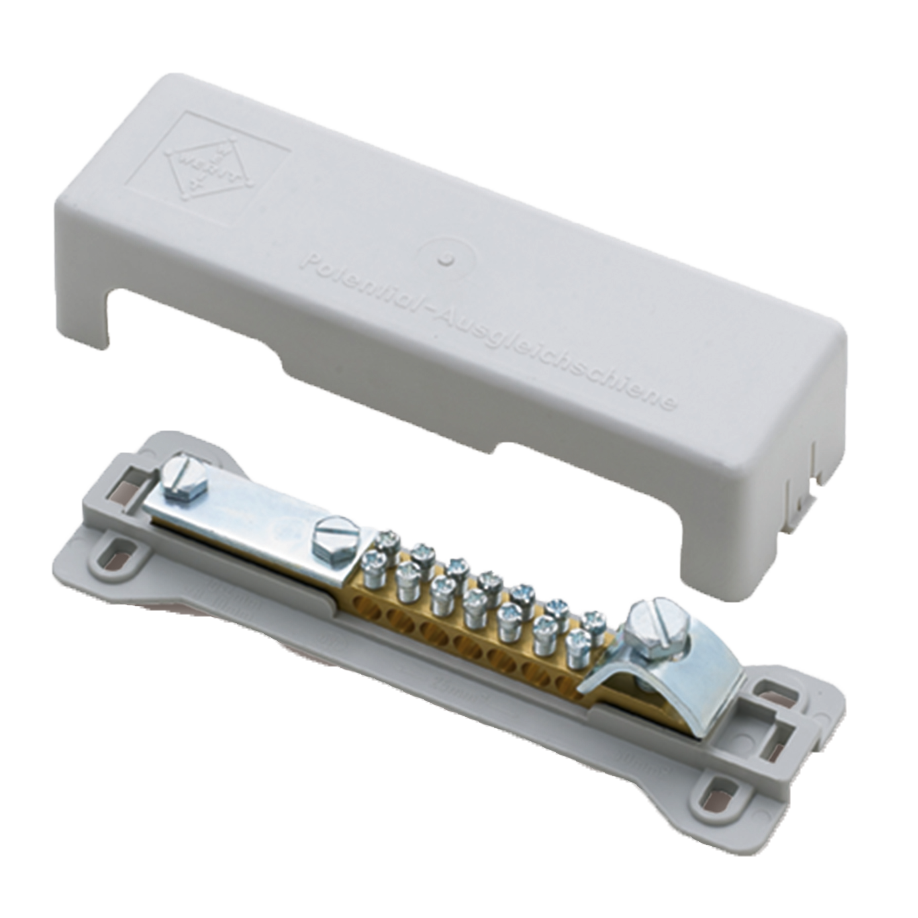

Potential Ausgleichsschiene

• 1 x rechtecktig 30 x 5
• 2 x Ø 8 - 10 mm
• 7 x 25 mm² eindrähtig bzw.
• 7 x 16 mm² mehrdrähtig bzw.
• 7 x 10 mm² feindrähtig

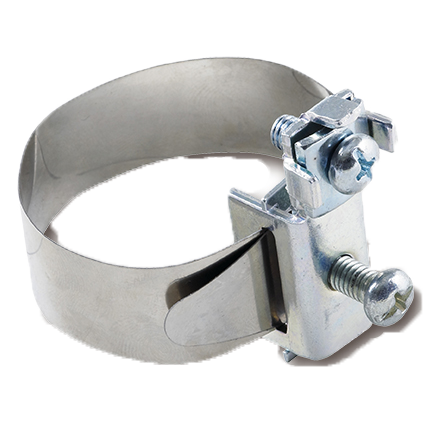

Banderdungsschelle

• universell verwendbar für Kupferrohre
• verzinkte Stahlrohre ab ø 10 mm
• für Längs- und Querverdrahtung
• bis Leiterquerschnitt 16 mm²
• für Rohre bis 30 mm ø bzw.
• R 1/8“ - R 3/8“

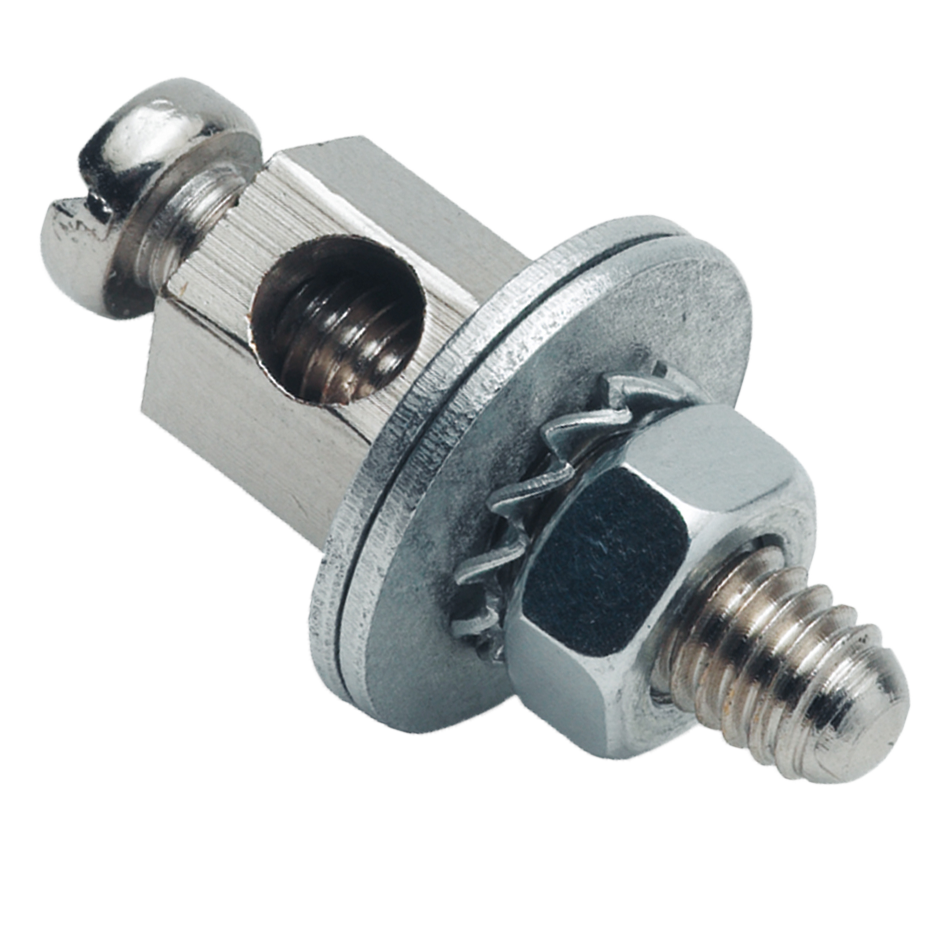

Baderdungsklemme

zur Erdung von Badewannen und Duschtassen

• aus Messing
• vernickelt, mit Gewinde M6
• Klemmschrauben M5
• für Leiterquerschnitte bis 16 mm²
• 1 x 16 mm² eindrähtig
• 1 x 10 mm² mehrdrähtig
• 1 x 6 mm² feindrähtig

Gummistecker, IP44, Außenbereich

• Gummistecker mit doppeltem Schutzkontakt
• robuste Ausführung, für Industrie
• max. Querschnitt 1,5 mm²
• 230 V / 16 A
• Sicherheit: geprüft nach VDE 0620-1

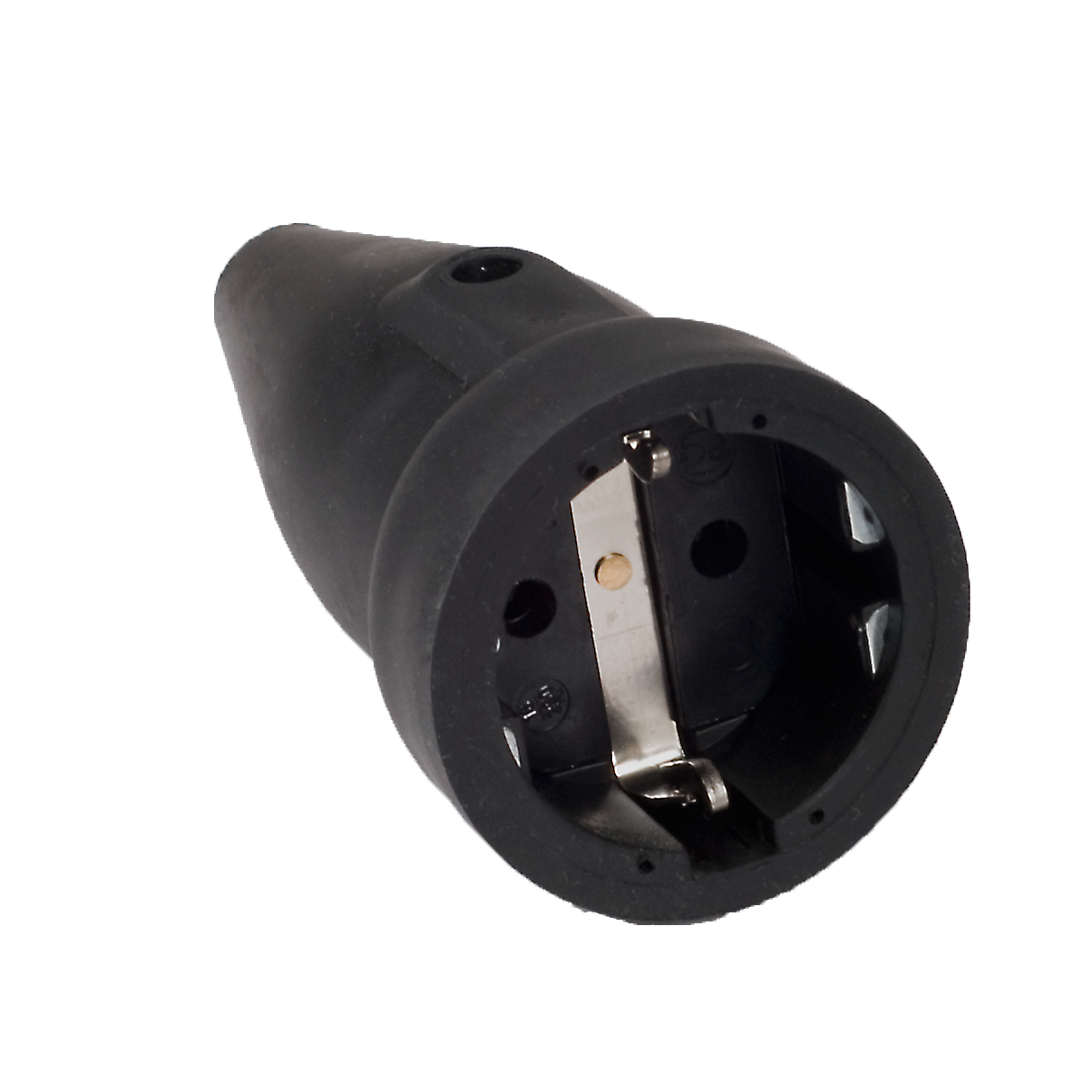

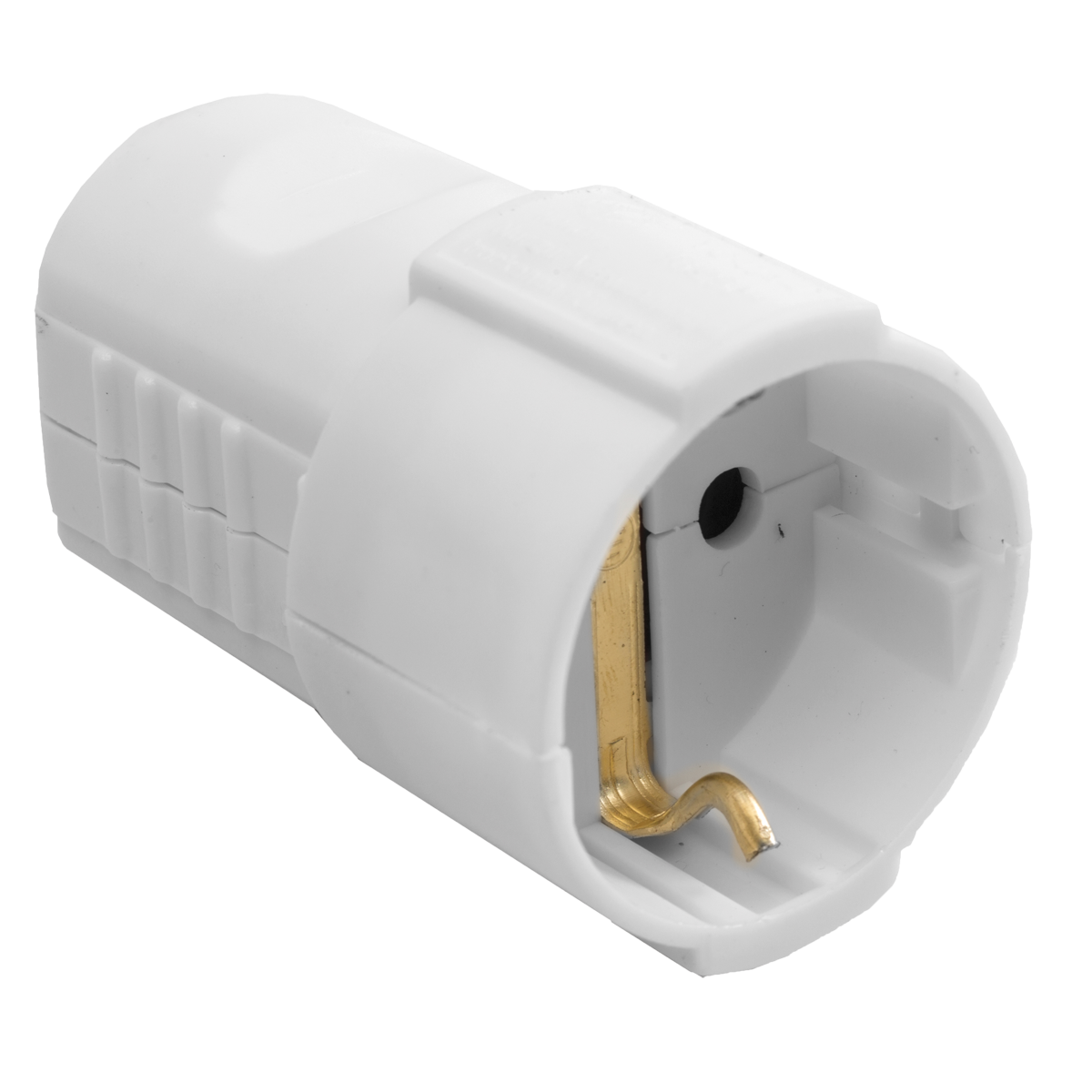

Gummikupplung, IP20, Innenbereich

• Gummikupplung mit doppeltem Schutzkontakt
• robuste Ausführung, für Industrie
• max. Querschnitt 1,5 mm²
• 230 V / 16 A
• Sicherheit: geprüft nach VDE 0620-1

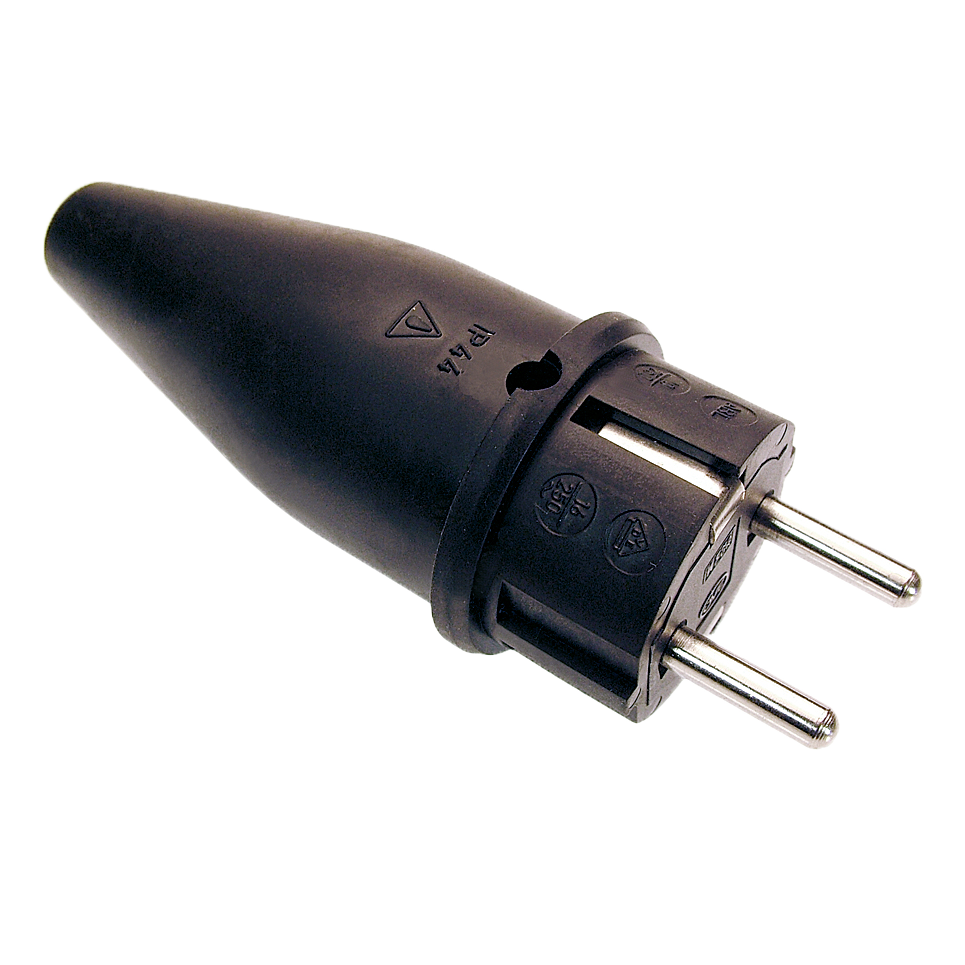

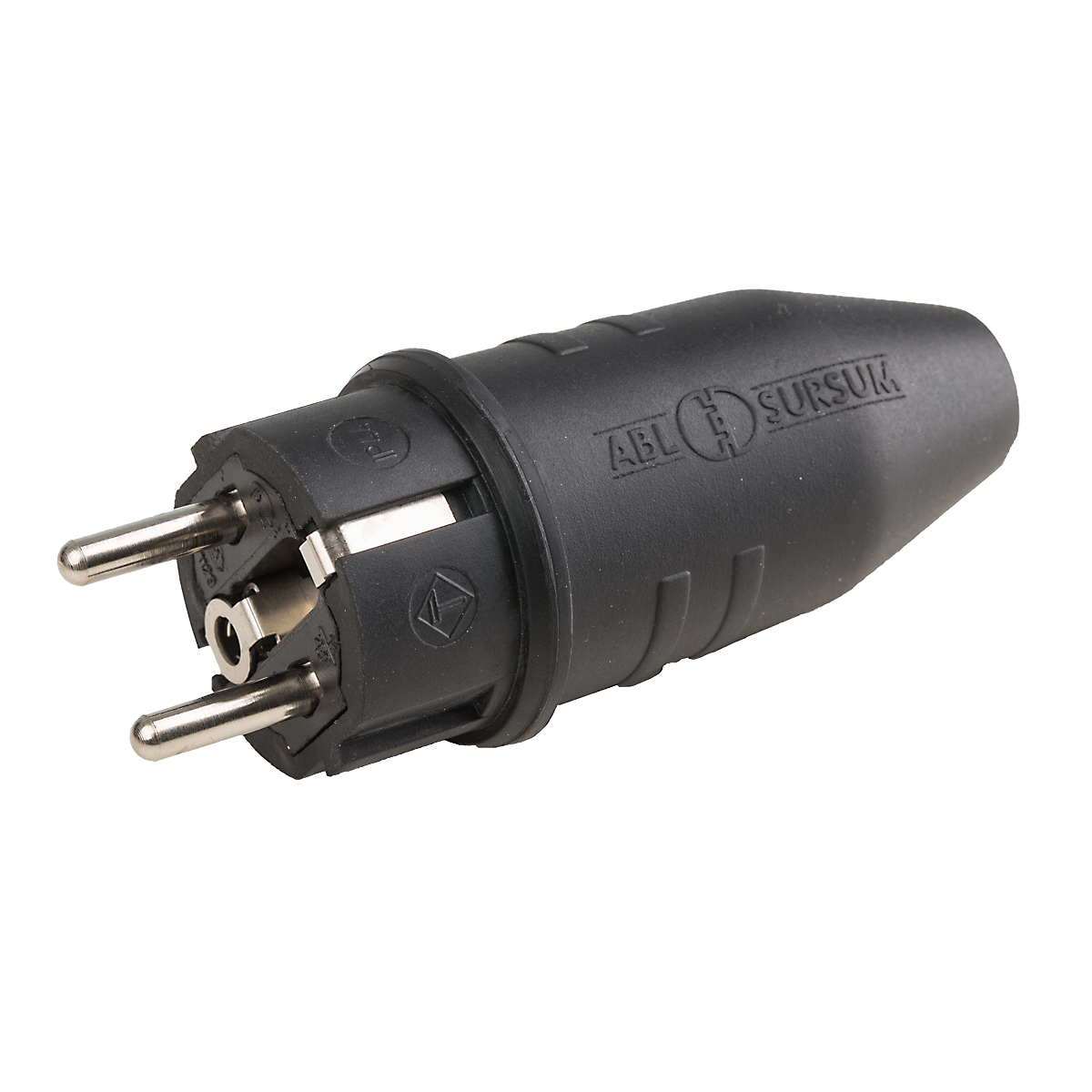

Vollgummistecker, IP44, Baustellen zugelassen

• für Baustellen geeignet
• schwere Ausführung
• spritzwassergeschützt
• max. Querschnitt 2,5 mm²
• 230 V / 16 A
• Sicherheit: geprüft nach VDE 0620-1

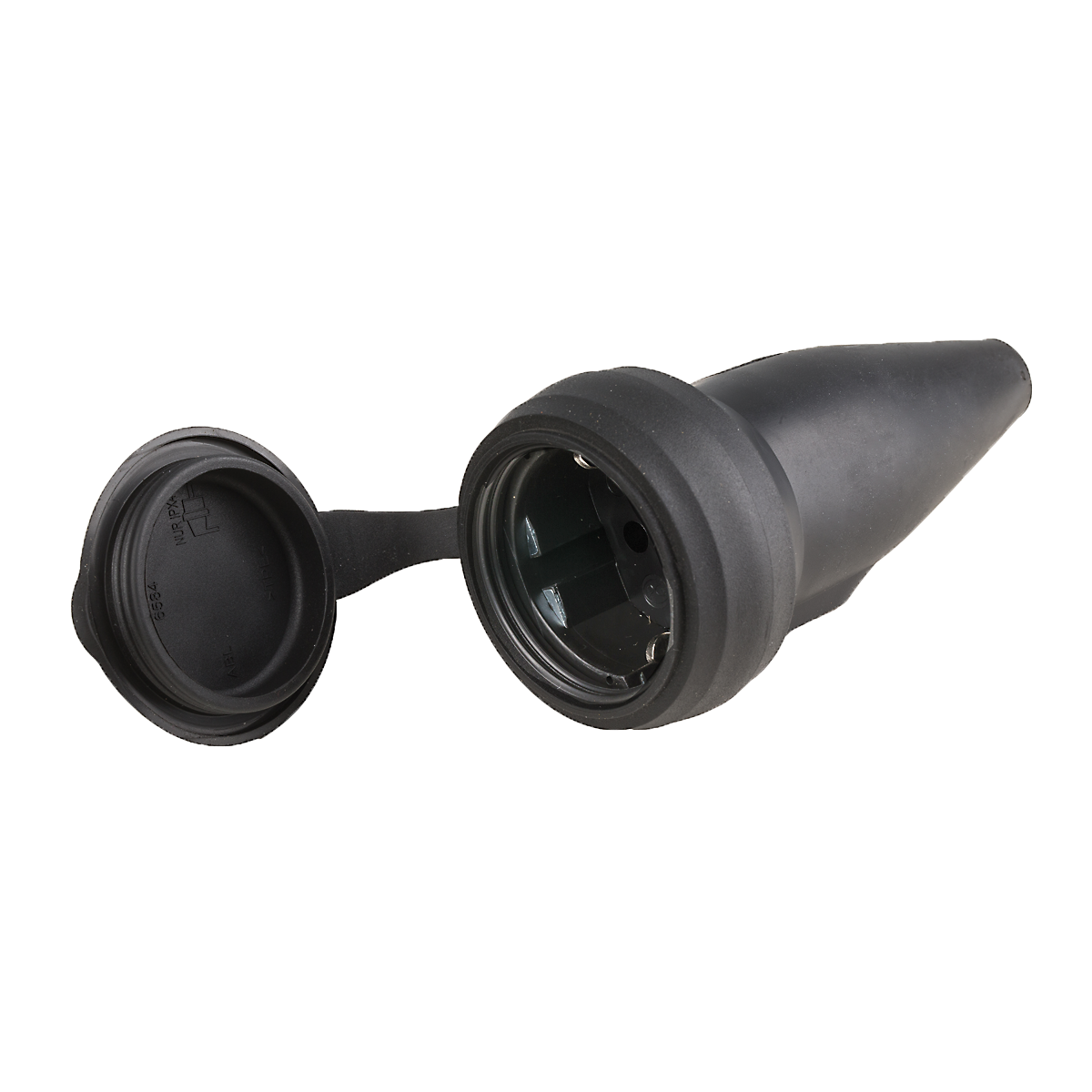

Vollgummikupplung mit Deckel, IP44, Baustellen zugelassen

• für Baustellen geeignet
• schwere Ausführung
• spritzwassergeschützt
• max. Querschnitt 2,5 mm²
• 230 V / 16 A
• Sicherheit: geprüft nach VDE 0620-1

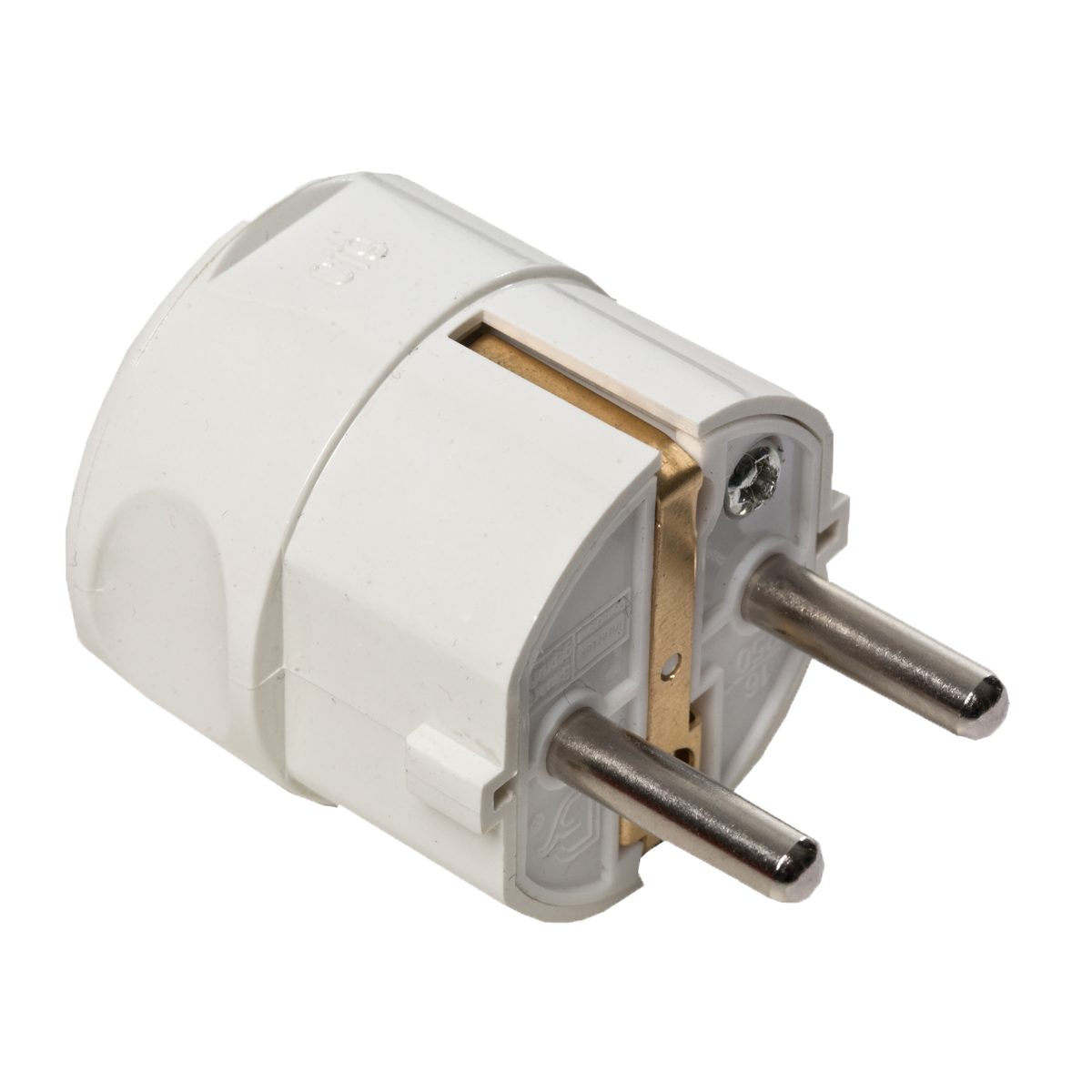

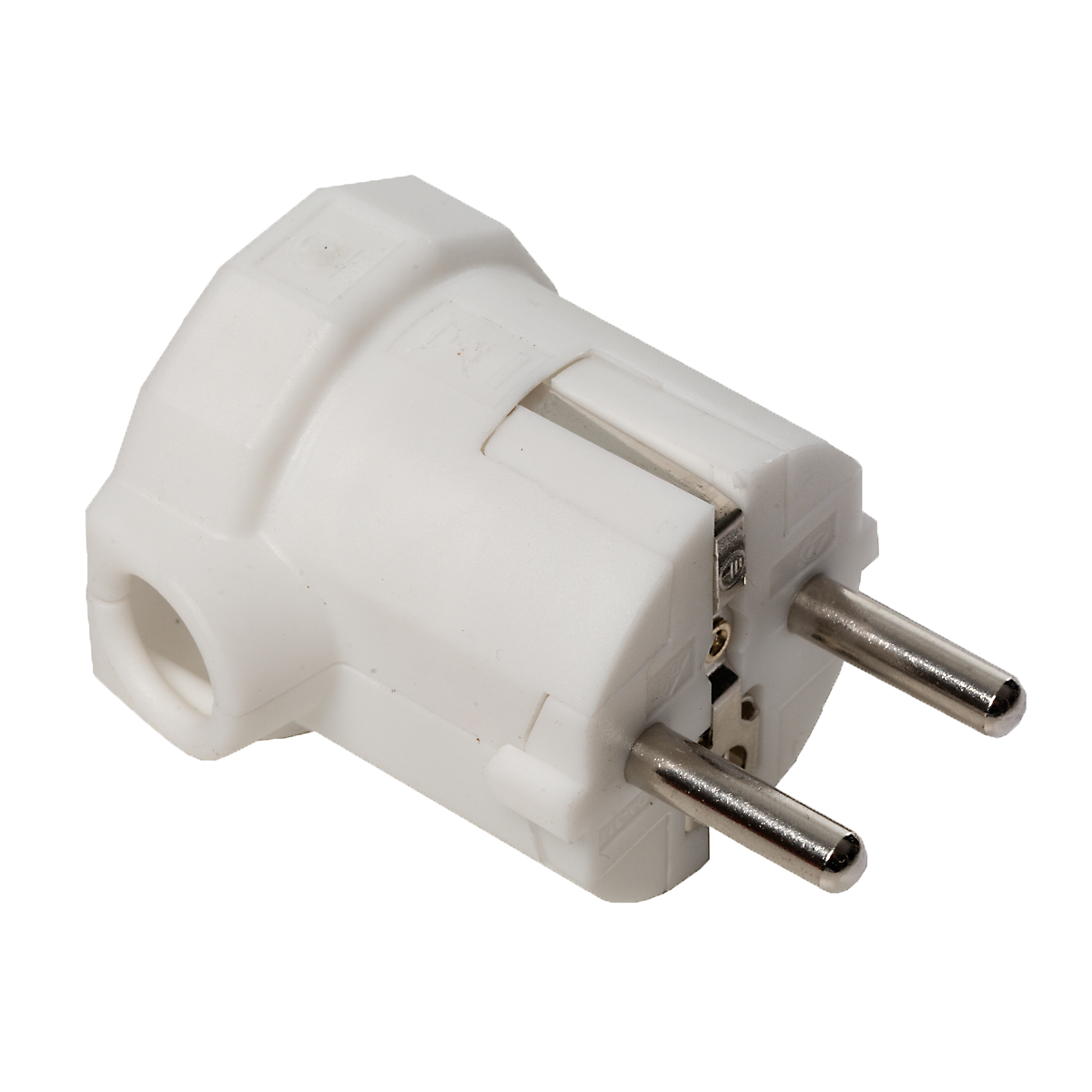

Schutzkontaktwinkelstecker, IP20

• mit doppeltem Schutzkontakt
• max. Querschnitt 1,5 mm²
• 230 V / 16 A
• Sicherheit: geprüft nach VDE 0620-1

Schutzkontaktzentralstecker, IP20

• mit doppeltem Schutzkontakt
• max. Querschnitt 1,5 mm²
• 230 V / 16 A
• Sicherheit: geprüft nach VDE 0620-1

Schutzkontaktzentralkupplung, IP20

• mit doppeltem Schutzkontakt
• max. Querschnitt 1,5 mm²
• 230 V / 16 A
• Sicherheit: geprüft nach VDE 0620-1

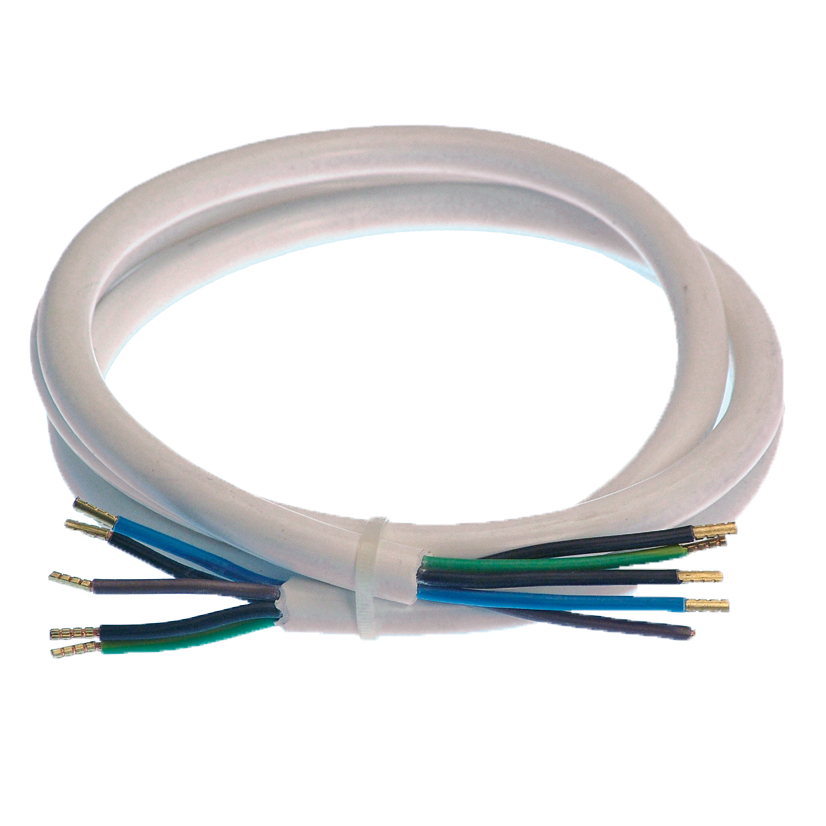

Herdanschlussleitung

• beidseitig ca. 50 mm abgemantelt mit Aderendhülsen
• iim Polybeutel verpackt
• 400 V
• Kunststoffmantelleitung H05VV-F 5G1,5
• Sicherheit: geprüft nach VDE 0285-525-11

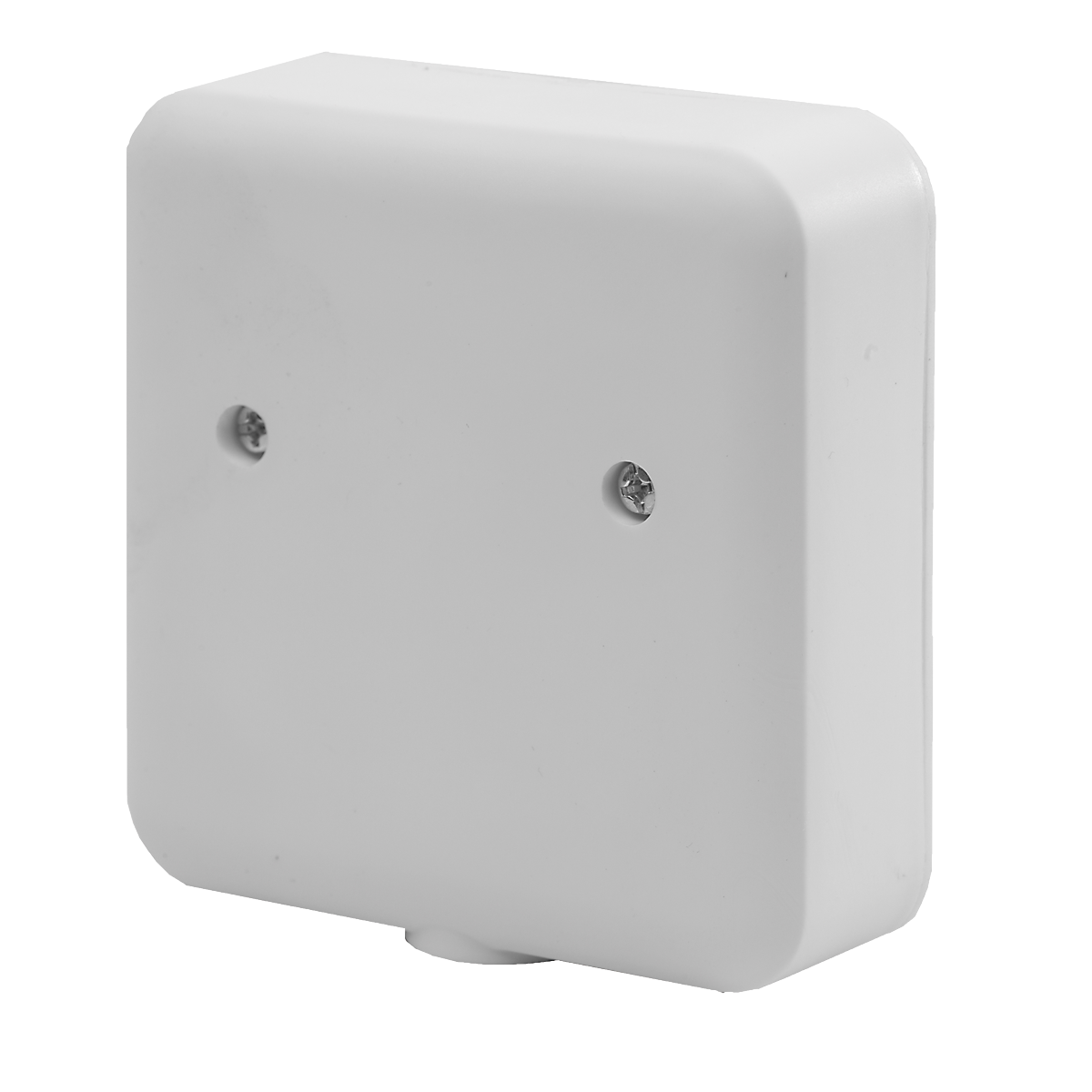

Herdanschlussdose

• Duroplast-Ausführung zur Auf- und Unterputzmontage
• leichter und schneller Anschluss durch großen Anschlussraum
• mit Schraubklemmen 5 x 2,5 mm und Zugentlastung
• für 55 mm Wanddose / Höhe 22 mm
• 400 V
